浮动球阀和固定球阀有什么不同?

       关于球阀型号规格的文章,超达阀门集团发表过。但是浮动球阀和固定球阀的区别在哪里?浮动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。

       浮动球阀体积小,重量轻,结构简单。浮动球阀的球体具有自由浮动功能,能较好的保证密封;球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时,球孔与管道直径对准,已保证管道工作介质阻力最小。当阀杆转动1/4圈时,球孔垂直于阀门的通道,靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上,从而保证阀门完全密封。这种球阀属单面强制密封。

       固定球阀球体在上下阀轴的作用下只能沿轴转动。阀座在背弹簧的作用下紧贴在阀球上。阀球和阀阀轴连接方式有焊接一体,铸造一体,锻造一体,分体式的;国产的键销连接的多,进口的花键连接的多。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。固定球阀的常见驱动方式为蜗轮传动、手动、电动和气动。大多数固定球阀都是法兰连接的,但也有焊接形式的固定球阀。

浮动球阀

型号:QA41F、QA341F、QA641F、QA941F
口径:NPS1/2~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN260

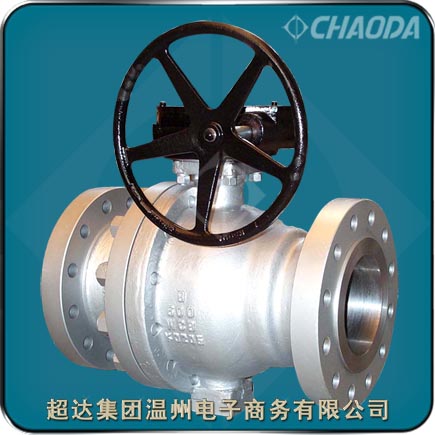

固定球阀

型号:Q347F、Q647F、Q947F、QA47F等
口径:NPS1½~NPS48、DN40~DN1200
压力:Class150~Class2500、PN16~PN420

浮动球阀

固定球阀

       超达阀门可生产NPS1/2~NPS10、DN15~DN250,压力为Class150~Class1500、PN16~PN260的浮动球阀,可生产NPS1½~NPS48、DN40~DN1200,压力为Class150~Class2500、PN16~PN420的固定球阀,超达生产的铸钢浮动球阀、铸钢固定球阀铸件均来自浙江省青田超达铸造有限公司,是超达阀门集团股份有限公司的全资子公司。
