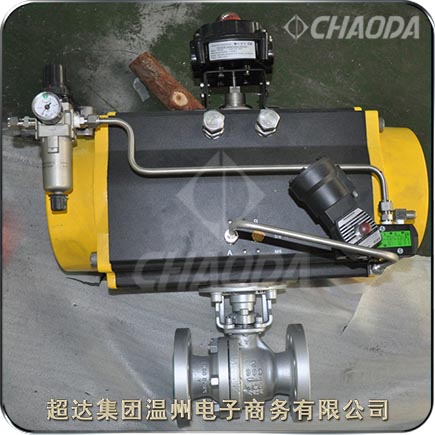

气动浮动球阀

    气动浮动球阀只需要用气动执行器用气源旋转90°的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀较适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

    超达集团专业研制生产气动浮动球阀等阀门产品，超达生产的气动浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。球阀分为全通径球阀、缩口径球阀和三、四通球阀，全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态，流体与管道平行，而缩径则是外孔大于内孔，三、四通的介质流向不一致。

型号：Q641F、QA661F、QA641F
口径：NPS½～NPS10、DN15～DN250
压力：Class150～Class1500、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动浮动球阀产品概述

    气动浮动球阀适用于Class150～Class1500、PN16～PN100的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的气动浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。气动浮动球阀一般采用法兰连接，也可采用对焊连接。

    气动浮动球阀表面采用喷塑处理技术，光泽美观。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以超达集团生产的气动浮动球阀对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。气动浮动球阀的球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动注入密封剂式轴承。为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。

    超达集团将传统的填料压盖改进为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压套始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，并减小了阀门的操作力矩。气动浮动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。气动浮动球阀如今已经替代了很多传统的手动浮动球阀，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动浮动球阀结构相对简单、维修方便、相对安全性高。

气动浮动球阀产品结构设计特点

    超达研制生产的气动浮动球阀具有以下特点：

流体阻力小，其阻力系数与同长度的管段相等。

结构简单、体积小、重量轻。

紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便

在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 　　

适用范围广，通径从小到几毫米，大到1米，从高真空至高压力都可应用。

    阀杆采用V型填料密封结构，V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。

气动浮动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

气动浮动球阀零部件材料

气动浮动球阀尺寸规格
