超达集团德标闸阀

德国标准闸阀

    德标闸阀闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动闸阀只能作全开和全关 , 不能作调节和节流。德标闸阀具有密封面受介质冲刷和侵蚀小、开启或者关闭都相对而言比较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

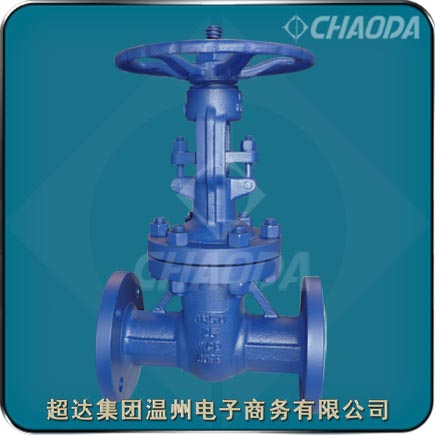

德标闸阀

型号:ZA40H、ZA40T1~T8、ZA40W、ZA40Y
口径:NPS½~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动德标铸钢闸阀概述

    德标闸阀适用于用于截断或接通管路中的介质。超达集团的德标铸钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。德标铸钢闸阀有手动、齿轮传动、气动或电动四种驱动装置可以选择。德标铸钢闸阀一般采用法兰连接,也可采用对焊连接。超达阀门集团生产的德标闸阀产品有:德标铸钢闸阀,德标不锈钢闸阀,德标高中压闸阀,德标法兰闸阀,德标电动闸阀,德标气动闸阀,德标楔式闸阀等。

    德标锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。第二种设计形式是焊接式阀盖,其阀体与阀盖用螺纹连接,全焊密封。第三种是压力自紧式阀盖,其阀体与阀盖用螺纹连接,内压自密封环密封。

高压德标铸钢闸阀设计特点

    超达研制生产的德标DIN闸阀具有以下特点:

    德标闸阀闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,使用寿命长。德标闸阀采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。

德标闸阀阀杆经调质及表面氮化处理,德标闸阀有良好的抗腐蚀性,抗擦伤性和耐磨性。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

德国标准法兰闸阀标准规范

 设计制造标准:DIN
 结构长度标准:DIN
 连接法兰标准:DIN
 试验检验标准:DIN

德国标准闸阀零部件材料

壳体GS-C251.4308
阀瓣GS-C251.43081.4408Monel
阀杆13Cr1.43081.4408MonelF304
阀瓣密封面13Cr13CrSTL1.4308STL1.4408STLMonel1.43081.4308STL
阀座密封面13CrSTLSTL1.4308STL1.4408STLMonel1.4308STLSTL
壳体1.44081.43061.4301
阀瓣















阀杆1.44081.43061.4301
阀瓣密封面1.44081.4408STL1.43061.4306STL1.43011.4301STL
阀座密封面1.4408STLSTL1.4306STLSTL1.4301STLSTL

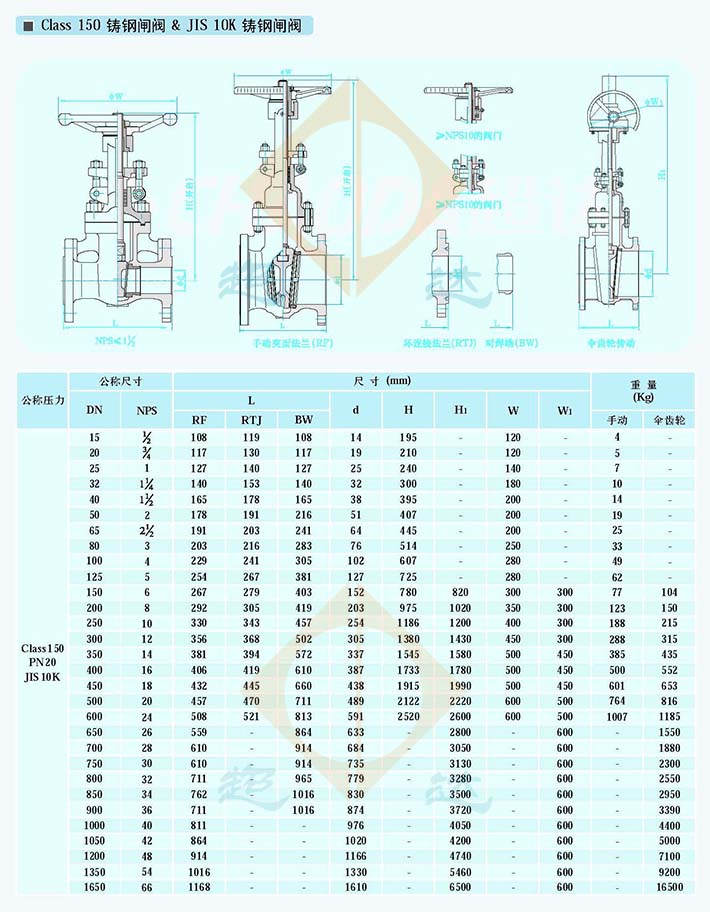

德国标准闸阀结构外形尺寸

专业生产德标闸阀。提供德标闸阀产品介绍、德标闸阀特点、德标闸阀零件部件材料、德标闸阀尺寸等相关信息



本页关键词:德标闸阀,闸阀

本文地址http://www.chaodagroup.cn/DINgate/DINGate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:德标闸阀交货期、特殊要求等事宜。

3.客户对德标闸阀有特殊要求,须在订货合同中注明以下说明:

1.德标闸阀结构长度
2.德标闸阀连接形式
3.德标闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
