超达集团低温闸阀

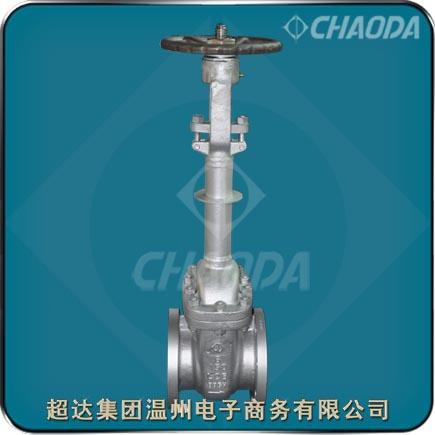

加长杆低温闸阀

    低温闸阀主要用于管道与管件及附属设备的连接。低温闸阀闸板有两个密封面,常用的低温闸阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50, 介质温度不高时为 2°52' 。低温闸阀阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。低温闸阀阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。

型号:DZ40Y、DZ41Y
口径:NPS2~NPS36、DN50~DN900
压力:Class150~Class900、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:乙烯、丙烯、液氮、液氢等介质

荣誉:浙江出口名牌

法兰连接低温长颈闸阀产品概述

    法兰连接低温长颈闸阀通常指工作温度低于-110℃的阀门,广泛应用于液化天然气,液化石油气体和其它低温行业。低温闸阀一般有两种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接。

    低温闸阀有上密封结构设计,不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。低温闸阀处在全开位置时,上密封结构能够可靠密封。为了防止低温闸阀内部的压力推动阀杆、阀盖密封垫冲出阀门,不建议用户在低温闸阀承压时通过上密封实现添加或更换填料的目的。

钢制低温闸阀分类

按照材质分类有:不锈钢低温闸阀、锻钢低温闸阀、铸钢低温闸阀、碳钢低温闸阀、铸铁低温闸阀。

按照不同国家的标准分为:国标低温闸阀、美标低温闸阀、德标低温闸阀、日标低温闸阀。

按照阀门的连接方式分为:法兰低温闸阀、焊接低温闸阀、螺纹低温闸阀(又分为内螺纹、外螺纹)。

按照阀门的压力等级分为:高压低温闸阀、低(中)压低温闸阀。

按照阀门的驱动方式分为:电动低温闸阀、气动低温闸阀、手动低温闸阀。

手动低温加长杆闸阀产品结构设计特点

    阀盖设计成便于保冷的长颈结构,以保证填料函底部的温度保持在0℃以上。

    在闸板的进口侧设置泄压孔,防止阀体中腔的异常升压。

    阀门材料进行低温冲击试验,确保材料在低温下不会发生脆性破坏。

    用于-101℃以下的低温闸阀,阀门零部件在精加工前进行深冷处理。

    低温闸阀内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。

    螺栓连接阀盖;明杆;升降阀杆;非升降手轮;楔式单闸板(弹性或刚性);金属密封面。

    闸板结构 NPS≥2闸阀采用楔式弹性闸板;NPS<2闸阀采用楔式刚性闸板。

    阀体与阀盖连接 Class150~Class900、PN10~PN160闸阀的阀体与阀盖一般采用双头螺柱+螺母连接。

    中法兰密封垫片 Class150、PN10闸阀一般采用低温碳钢或不锈钢+柔性石墨复合垫片,Class300、PN16~ PN100闸阀一般采用不锈钢+柔性石墨缠绕垫片,Class600闸阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫,Class900、PN160闸阀一般采用金属环垫。

    驱动形式 一般采用手轮传动或齿轮传动,根据用户要求,也可采用链轮传动以及电动。

    填料密封 一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度(Ra 3.2μm),阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构 根据用户要求,可以采用碟形弹簧加载的填料压紧机构,使填料的密封更加持久可靠。

    上密封结构 所有闸阀均有上密封结构设计,低温碳钢闸阀一般设有一个可更换的上密封座,低温不锈钢阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时,上密封结构能够可靠密封。根据API 600标准,不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    阀座 低温碳钢闸阀一般采用锻造阀座,阀座密封面喷焊用户规定的合金,NPS≤10、DN≤250闸阀的阀体与阀座一般采用可更换的螺纹连接,根据用户要求,也可采用焊接连接;NPS≥12、DN≥300闸阀的阀体与阀座一般采用焊接连接。低温不锈钢闸阀一般采用本体阀座,或在本体上直接堆焊合金,根据用户要求,也可采用螺纹或焊接阀座。

    阀杆的设计 阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。

    阀杆螺母 美标闸阀的阀杆螺母一般采用ASTM A439 D2材料制作,根据用户要求,也可采用铜合金材料制作;国标闸阀的阀杆螺母一般采用铜合金材料制作,根据用户要求,也可采用ASTM A439 D2材料制作。对于较大口径的闸阀,在阀杆螺母两侧配有推力滚动轴承,能够有效地减小闸阀的启闭力矩。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

低温闸阀标准

 设计制造标准:BS 6364、API 600、ISO 10434、GB/T 24925、API 6D
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B16.5(对于NPS≤24)、ASME B16.47、API 605、MSS SP-44(对于NPS>24)、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低温闸阀零部件材料

低温闸阀结构尺寸

专业生产低温闸阀。提供低温闸阀产品介绍、低温闸阀特点、低温闸阀零件部件材料、低温闸阀尺寸等相关信息



本页关键词:低温闸阀,低温阀门,低温

本文地址http://www.chaodagroup.cn/CryogenicGate/CryogenicGate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:低温闸阀交货期、特殊要求等事宜。

3.客户对低温闸阀有特殊要求,须在订货合同中注明以下说明:

1.低温闸阀结构长度
2.低温闸阀连接形式
3.低温闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
