超达集团控制闸阀

电动控制闸阀、手动控制闸阀、气动控制闸阀

    电动控制闸阀动作力距比电动阀门大,电动控制阀门开关动作速度可以调整,结构简单,易维护。 电动闸阀分两种,一种为角行程电动阀:由角行程的电动执行器配合角行程的阀使用,实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀:由直行程的电动执行器配合直行程的阀使用,实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用。

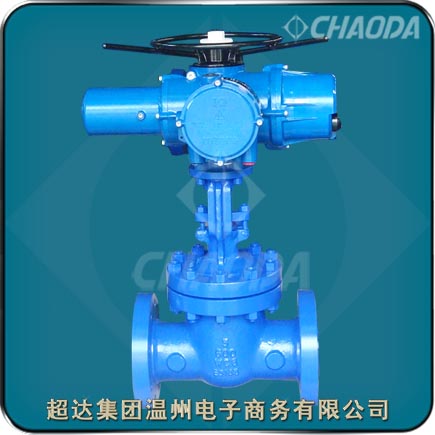

控制闸阀

型号:CD-Z41、CD-Z641等
口径:NPS½~NPS66、DN15~DN1650
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

控制闸阀产品概述

    控制闸阀用于截断或接通管路中的介质。控制闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。控制闸阀的驱动方式为手动、蜗轮传动、气动或电动。

    在大型阀门和风系统的控制中可以用电动阀做两位开关控制。可以有AI反馈信号,可以由DO或AO控制,电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。电动闸阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。

    气动控制闸阀就是借助压缩空气驱动的闸阀。气动闸阀是一种最常见的启闭阀,利用闸板(即启闭件,气动闸阀不允许作为截流用,使用中应避免将气动闸阀的闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。

    锻钢控制闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,其阀体与阀盖用螺栓螺母连接,缠绕式垫片,也可采用金属环连接。第二种设计形式是焊接式阀盖,阀体与阀盖用螺纹连接,全焊密封,也可采用合焊透连接。第三种是压力自紧式阀盖,阀体与阀盖用螺纹连接,内压自密封环密封。

    控制闸阀通常采用柔性石墨作为填料材料,也可用PTFE或者复合填料材料。可采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。

控制闸阀产品设计特点

    超达研制生产的控制闸阀具有如下特点:

    电动控制闸阀的阀板、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,硬度高,耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长;阀杆用渗氮钢制成,表面氮化处理,电动控制闸阀有良好的抗腐蚀性、抗擦伤性和耐磨性;电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等;电动控制闸阀可安装在管道的任何位置,同时根据介质和介质的温度选择碳钢或合金钢阀门。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

控制闸阀标准规范

 设计制造标准:API 600、ISO 10434、API 6D、GB/T 12234
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

控制闸阀零件材料

控制闸阀结构图及连接尺寸

专业生产控制闸阀。提供控制闸阀产品介绍、控制闸阀特点、控制闸阀零件部件材料、控制闸阀尺寸等相关信息



本页关键词:控制闸阀,闸阀

本文地址http://www.chaodagroup.cn/ControlGate/Control-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:控制闸阀交货期、特殊要求等事宜。

3.客户对控制闸阀有特殊要求,须在订货合同中注明以下说明:

1.控制闸阀结构长度
2.控制闸阀连接形式
3.控制闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
