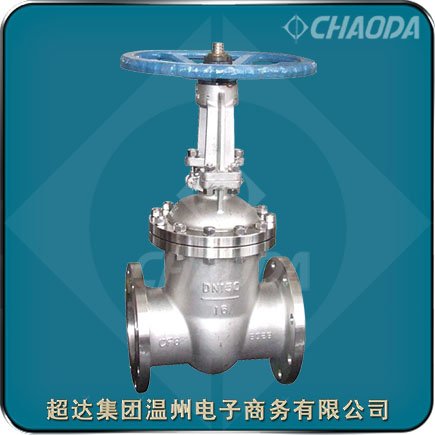

楔式控制闸阀

    楔式控制闸阀动作力距比电动阀门大，电动控制闸阀开关动作速度可以调整，结构简单，易维护。 电动闸阀分两种，一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断；另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：CD-Z41、CD-Z641等
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

楔式控制闸阀产品概述

    楔式控制闸阀用闸板做开启、关闭闸阀的动作，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关。楔式控制闸阀的全开位置，按闸板的位置（即行程〉来确定。楔式控制闸阀按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀， 楔式闸板式闸阀又可分为：单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

    电动楔式控制闸阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

楔式控制闸阀产品结构设计特点

    超达研制生产的楔式控制闸阀具有通道流畅、流阻系数小、安全可靠、使用寿命长、刚性好、操作轻便灵活等特点。

    楔式控制闸阀Class150～Class900、PN10～PN160的阀体与阀盖一般采用双头螺柱＋螺母连接。Class1500～Class2500楔式闸阀的阀体与阀盖一般采用压力自紧密封结构。楔式控制闸阀采用石棉石墨或柔性石墨，密封可靠，操作轻便灵活。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

楔式控制闸阀标准规范

 设计制造标准：API 600、ISO 10434、API 6D、GB/T 12234
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

楔式控制闸阀零部件材料

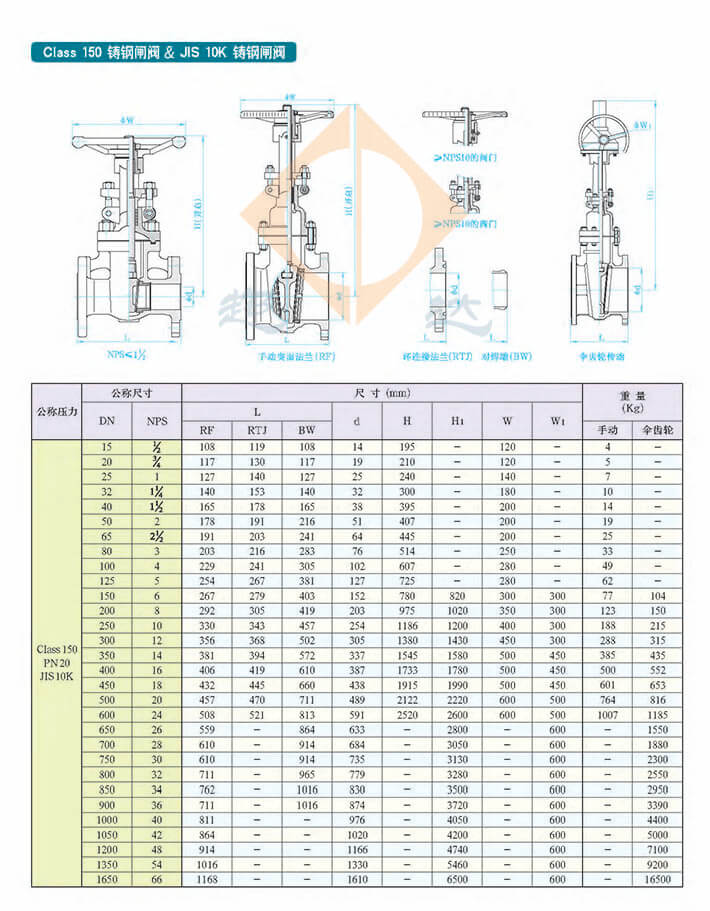

楔式控制闸阀结构外形尺寸
