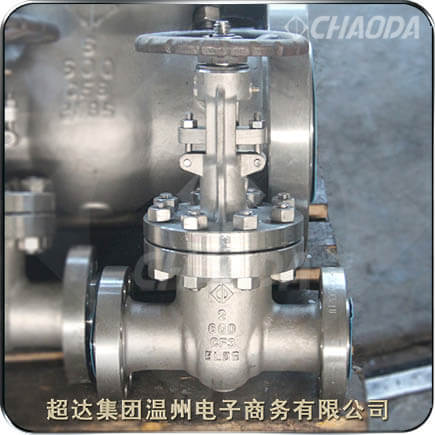

美标不锈钢铸钢闸阀

    超达生产的美标铸造不锈钢闸阀采用楔式弹性闸板结构，中大口径设置滚动轴承，不锈钢法兰管件闸阀阀杆经调质和表面氮化处理，使用寿命长。美标铸造不锈钢法兰闸阀符合国内外先进标准的要求，闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。

    闸阀都有倒密封设计。美标不锈钢闸阀的倒密封是直接加工或者是焊后加工。当美标闸阀在全开位置时，倒密封的密封面非常可靠。不能在美标不锈钢闸阀带压情况下更换填料的依据。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class900、PN10～PN160
材质：不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸造不锈钢闸阀介绍

    美标铸造不锈钢闸阀适用于Class150～Class300、DN15～DN600的各种管路上，用于截断或接通管路中的介质。美标铸造不锈钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标铸造不锈钢闸阀的驱动方式为手动、齿轮传动、气动或电动。美标铸造不锈钢闸阀一般采用法兰连接，也可采用对焊连接。

    美标不锈钢法兰闸阀，按密封面配置，可分为楔式闸板式美标不锈钢闸阀和平行闸板式美标不锈钢闸阀。楔式闸板式美标铸造不锈钢闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式美标铸造不锈钢闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆美标铸造不锈钢闸阀和暗杆美标铸造不锈钢闸阀两种。

    美标铸造不锈钢闸阀有上密封结构设计，不锈钢闸阀一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。铸造不锈钢闸阀处在全开位置时，上密封结构能够可靠密封。为了防止阀门内部的压力推动阀杆、阀盖密封垫冲出阀门，导致人员伤亡，不建议用户在美标不锈钢闸阀承压时通过上密封实现添加或更换填料的目的。

    美标铸造不锈钢闸阀一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。美标铸造不锈钢闸阀阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

美标法兰连接不锈钢闸阀设计特点

    超达研制生产的美标不锈钢法兰连接手动闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

    1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。2、密封面采用不锈钢和硬质合金，适用寿命长。3、采用柔性石墨填料、密封可靠、操作轻便灵活。4、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式。5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

美标不锈钢闸阀标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

美标铸造不锈钢闸阀零件材料

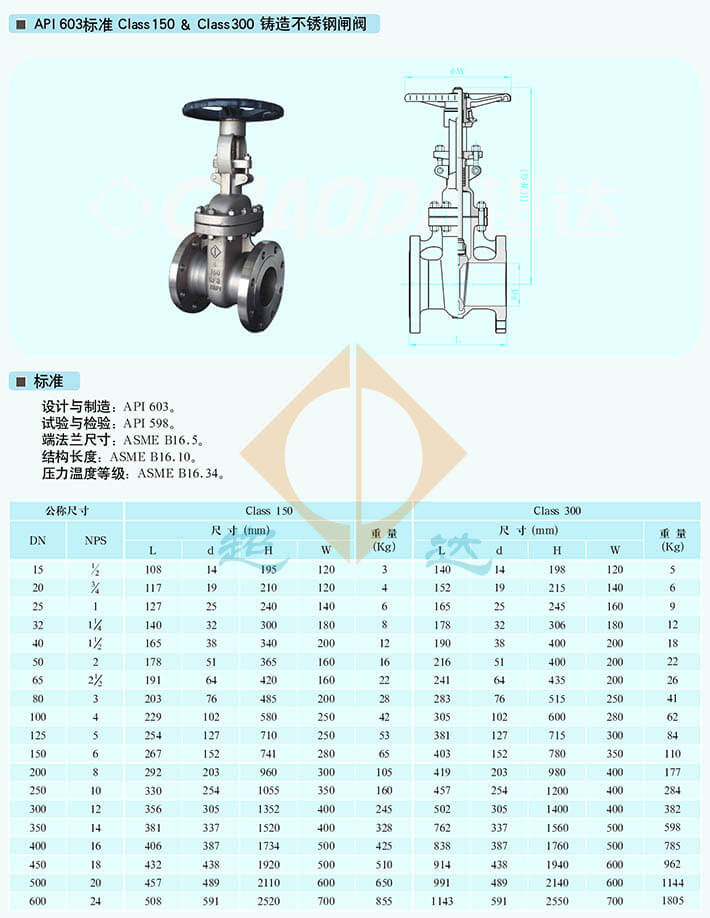

美标铸造不锈钢闸阀外形尺寸及重量
