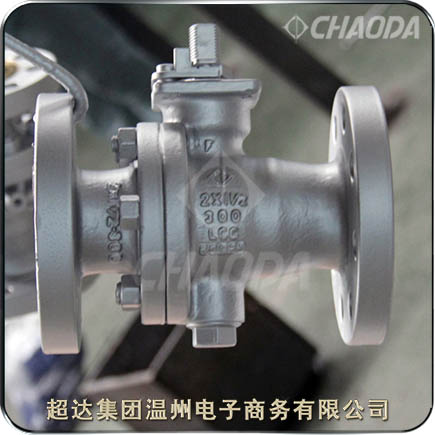

超达集团缩径固定球阀

美标缩径固定式密封球阀

   缩径固定球阀是指阀径相对于法兰接口有一定比例的缩径的球阀。美标缩径固定球阀一般采用球前阀座密封结构。美标缩径固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。美标缩径球阀密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动缩径球阀阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

缩径固定球阀

型号:SQ647F、SQ947Y、SQ47Y等
口径:NPS2½~NPS36、DN65~DN900
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

整体式缩径固定球阀产品概述

    整体式缩径固定球阀的作用是截断或接通管路中的介质。缩径固定球阀可分别适用于水、蒸汽等多种介质。缩径固定球阀可以选择的驱动方式有手动、蜗轮传动、气动或电动。缩径固定球阀一般采用法兰连接,也可采用对焊连接。缩径球阀不仅能适当的降低成本及价格,而且能满足用户的一些特定要求。

    缩径固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部有弹簧保证阀座紧贴球体,保持密封。上下阀杆均有PTFE轴承,减少磨擦,操作省力,小轴底部有调整片,保证球与密封圈的接处位置。在固定球阀的使用现场发生火灾时,当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后,超达缩径固定球球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构,有效地控制阀门的内漏和外漏。

缩径固定球阀特点

  超达研制生产的缩径固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

  双阻断及泄放功能

    超达固定球阀一般采用球前阀座密封结构。Q47F手动固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。 当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

  阀门中腔的自动泄压

    当滞留在阀门中腔的液体介质由于温度升高而汽化,导致中腔压力异常升高时,不需通过安全阀,中腔内的介质能够依靠其本身的作用力推动阀座而自动泄压,从而确保阀门的安全,这也对保证阀门在输送液体介质时的安全性非常重要。

法兰连接缩径固定球球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

缩径固定式球阀零件材料及阀门型号

缩径固定球阀结构尺寸及产品重量

固定球阀典型机构及零部件组成图

1-阀体;2-螺柱;3-螺母;4-O型圈;5-轴套;6-隔圈;7-阀杆;8-键;9-键;10-O型圈;11-垫片;12-压盖;
13-螺钉;14-O型圈;15-蜗轮蜗杆传动装置;16-球体;17-密封圈;18-O型圈;19-阀座;20-弹簧;21-垫片;
22-螺柱;23-螺母;24-阀盖;25-下轴;26-O型圈;27-调整垫;28-下端盖;29-螺钉

专业生产缩径固定球阀。提供缩径固定球阀产品介绍、缩径固定球阀特点、缩径固定球阀零件部件材料、缩径固定球阀尺寸等相关信息



本页关键词:缩径球阀,缩径固定球阀,球阀

本文地址http://www.chaodagroup.cn/Trunnion/Reduced-Bore-Ball.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:缩径固定球阀交货期、特殊要求等事宜。

3.客户对缩径固定球阀有特殊要求,须在订货合同中注明以下说明:

1.缩径固定球阀结构长度
2.缩径固定球阀连接形式
3.缩径固定球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
