超达集团缩径球阀

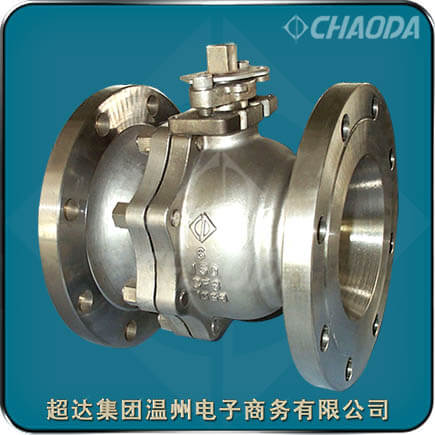

法兰缩径浮动式球阀

    缩径球阀用于输送粘性、易结渣介质管道上。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,缩径球阀重量比全通径的球阀轻30%左右,有利于减轻管道负荷,降低成本。但是对于需要定期清管的管道来说,不管输送何种介质,都必须采用全通径球阀。按API6D标准,球阀有缩颈和全通径两种,缩径阀门在DN300及以内缩一个规格,250-600缩两个规格,600以上按合同协商。

缩径球阀

型号:SQA41F、SQA47F
口径:NPS1/2~NPS20、DN15~DN250
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

钢制法兰式缩径浮动球阀概述

    缩径球阀用于截断或接通管路中的介质。缩径球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。缩径球阀可选用手动、蜗轮传动、气动或电动四种驱动方式。手动缩径球阀一般采用法兰连接,也可采用对焊连接。法兰式缩径球阀只需旋转90°就能关闭严密。法兰连接缩径球阀一般水平安装。缩颈球阀设计时尽量把缩颈口设计成靠近文丘里缩颈,减低压力损失,压力损失实际不大。

铸钢缩径球阀设计特点

    超达研制生产的铸钢缩径球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    电动缩径球阀阀杆采用V型填料密封结构,V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。采用填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了电动缩径球阀的操作力矩。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

铸造缩径球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

缩径球阀零部件材料

缩径球阀结构外形尺寸

专业生产缩径球阀。提供缩径球阀产品介绍、缩径球阀特点、缩径球阀零件部件材料、缩径球阀尺寸等相关信息



本页关键词:缩径球阀,球阀

本文地址http://www.chaodagroup.cn/BallValve/suojing-qiufa.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:缩径球阀交货期、特殊要求等事宜。

3.客户对缩径球阀有特殊要求,须在订货合同中注明以下说明:

1.缩径球阀结构长度
2.缩径球阀连接形式
3.缩径球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
