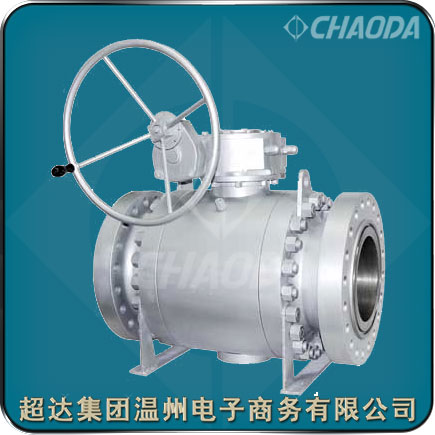

超达集团球阀

球阀

    球阀分有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、铸钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。

    球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀较适宜做开关、切断阀使用。锻钢球阀密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。

型号:QA41F、QA47F、QA41H、QA47、QA347Y、QA647Y等
口径:NPS½~NPS48、DN15~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

铸钢球阀详情

    球阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。超达集团的铸钢球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。铸钢球阀的驱动方式为手动、蜗轮传动、气动或电动。铸钢球阀一般采用法兰连接,也可采用对焊连接。

    锻钢浮动球阀采用弹性密封圈结构设计。当介质压力较小时,密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

    锻钢固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内。上下阀杆均有PTFE轴承,减少磨擦,操作省力,小轴底部设有调整片,保证球与密封圈的接处位置。

    在阀门的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的浮动球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    球阀阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

球阀设计特点

    超达研制生产的球阀具有阀座的可靠密封、完全的防火结构设计、阀杆的可靠密封等特点。

    浮动球阀采用弹性密封圈结构设计。当介质压力较小时,密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

    在固定球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达固定球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    球阀阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

球阀型号及零部件材料

球阀结构外形尺寸

专业生产球阀。提供球阀产品介绍、球阀特点、球阀零件部件材料、球阀尺寸等相关信息



本页关键词:球阀

本文地址http://www.chaodagroup.cn/BallValve/BallValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:球阀交货期、特殊要求等事宜。

3.客户对球阀有特殊要求,须在订货合同中注明以下说明:

1.球阀结构长度
2.球阀连接形式
3.球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
