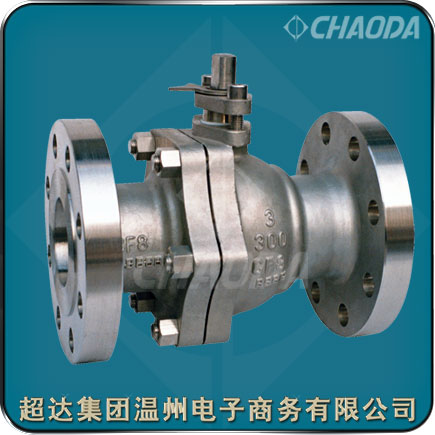

不锈钢高压球阀

    超达集团专业研制生产不锈钢球阀等阀门产品，超达生产的不锈钢高压球阀有不锈钢浮动球球阀、不锈钢固定球球阀、不锈钢轨道球阀、不锈钢V型球阀、不锈钢三通球阀、不锈钢卸灰球阀、不锈钢三通球阀、不锈钢气动球阀、不锈钢电动球阀、不锈钢卡套球阀、不锈钢焊接球阀。按通道可分为不锈钢直能式球阀、不锈钢角式球阀和不锈钢三通式球阀等，三通球阀又可分为T形和L形两种。按连接方式可分为螺纹式连接不锈钢球阀、法兰连接不锈钢球阀和焊接式不锈钢球阀三种。

型号：QA41W、QA47W、QA347W、QA347W、QA647W、QA947W
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高压手动不锈钢球阀产品概述

    不锈钢球阀用于截断或接通管路中的介质。不锈钢球阀的驱动方式为手动、蜗轮传动、气动或电动。不锈钢球阀一般采用法兰连接，也可采用对焊连接。对焊连接不锈钢球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

    球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。不锈钢浮动球阀的结构简单，密封性好，要考虑不锈钢浮动球阀密封圈材料能否经受得住球体介质的工作载荷。不锈钢固定球阀的枢轴结构保证了球体位置不会随着介质压力推移，不锈钢固定球阀阀前、阀后阀座都能密封，阀体中腔可采用自带的排放阀向外排放。不锈钢浮动球阀、不锈钢固定球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

    不锈钢浮动球阀、不锈钢固定球阀球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封

    对焊连接不锈钢球阀可以选择的驱动控制装置有单电控电磁阀、双电控电磁阀、限位开关回讯器、电气定位器、气动定位器、电气转换器、空气过滤减压阀、气源处理三联件、HVSD手操机构等。

不锈钢固定球阀设计特点

    超达研制生产的不锈钢球阀流体阻力小。手动不锈钢球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。手动不锈钢球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且手动不锈钢球阀的阀封能力随着介质压力的增高而增大。阀杆密封可靠，阀杆阀杆的填料密封不易破坏，阀门密封能力随着介质的压力增高而增大。由于聚四氟乙烯等材料具有良好的自润滑性，电动不锈钢球阀的磨擦损失小，能延长电动不锈钢球阀使用寿命长。下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

不锈钢球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

不锈钢球阀零件部件材料

不锈钢球阀结构外形尺寸
