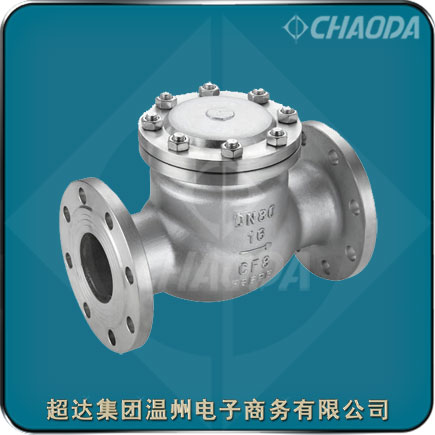

钢制旋启止回阀

    旋启止回阀由阀体、阀盖、阀瓣和摇杆组成。阀瓣呈圆盘状，绕阀座通道外的销轴做旋转运动。旋启止回阀阀瓣运动时有2个活动节点。因此，旋启止回阀关闭时，阀瓣密封面能够与阀座密封面保持接触，并可自行调整密封位置，密封性能较好。旋启式止回阀的密封就是靠压力差来达到密封的，如果介质压力太小，会导致密封板不能和密封面很好的接触，导致有间隙，不能密封。

型号：HA44H、HA44Y、HA44T1～T8等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class1500、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢

荣誉：浙江名牌产品

电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

碳钢旋启止回阀产品概述

    旋启止回阀适用于Class150～Class1500、PN16～PN100的各种管路上，阻止管路中的介质倒流。选用不同的材质，超达集团的旋启止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。旋启式止回阀阀瓣绕转轴作旋转运动，铸钢旋启式止回阀的采用内装摇臂旋启式结构，止回阀的所有启闭件都装于阀体内部，不穿透阀体。旋启式止回阀流体阻力一般小于升降式止回阀，旋启式止回阀适用于较大口径的场合，通常安装于水平管路。单瓣旋启式止回阀适用于DN65-DN750口径的场合。大口径管路选用单瓣旋启式止回阀时，为减小水锤压力，优先采用能减小水锤压力的缓闭止回阀。对夹双瓣旋启式止回阀结构小、重量轻。

旋启止回阀特点

    旋启止回阀结构长度很短、体积小、重量轻，方便阀门的安装、搬运、存放。流道通畅、流体阻力小，旋启止回阀阀瓣在很小的压差下就能完全打开。旋启止回阀结构简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。可水平安装或垂直安装，重量轻，不必为阀门设置支座。

    旋启止回阀阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。旋启止回阀摇杆销轴采用内装式结构，减少了外泄漏缺点。阀体阀盖为螺栓连接，没有其他执行机构，使得产品体积重量轻，密封可靠。

超达阀门旋启止回阀标准规范

 设计制造标准：API 6D、GB/T 12236
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

旋启止回阀零件材料

旋启止回阀结构外形尺寸
