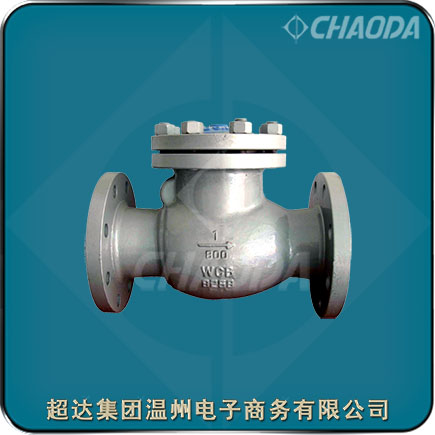

超达集团美标铸钢旋启止回阀

美国API标准铸钢旋启止回阀

    美标铸钢旋启止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀多应用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。

美标铸钢旋启止回阀

型号:HA44H、HA44Y、HA44T1~T8
口径:NPS½~NPS6、DN15~DN150
压力:Class150~Class1500、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:无(自动)
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸造钢制旋启止回阀产品概述

    在阀门关闭的瞬间,介质是反向流动的,随着阀瓣的关闭,介质以最大倒流速度迅速降至零,而压力则迅速升高,即产生可能对管路系统有破坏作用的水锤现象。为了减小止回阀水锤时的压力升值,应减小介质的最大倒流速度。门慢关减小水锤的前提是,应将止回阀关闭时介质的最大倒流速度控制到尽可能的小。

    美标铸钢旋启止回阀可以做如下结构改进,以减缓介质倒流速度。

(1)倾斜阀座结构,并适当限制阀瓣的开度以减小行程。

(2)减小阀瓣转轴与阀瓣重心之间的距离,即采用偏心蝶形结构,从而减小关闭时阀瓣重心的行程,以达到快速关闭的目的。

(3)采用弹簧或平衡块等辅助加载机构,以加速阀瓣的关闭。

(4)在强度许可的情况下,减小阀瓣外径以减小阀瓣与阀座的密封面配合宽度,这样可减小阀瓣关闭时的阻力,从而达到快速关闭的目的。

(5)以两个或多个阀瓣取代单个阀瓣,因而可有效地减小阀瓣的行程,从而减小闭瓣关闭所需的时间。比如对夹双瓣旋启式止回阀。

美标旋启止回阀产品结构设计特点

    普通的铸钢旋启式止回阀密封件易于加工,阀瓣运动时有2个活动节点,阀门关闭时,阀瓣密封面能够与阀座密封面保持接触,并可自行调整密封位置,密封性能较好。美标铸钢旋启止回阀结构长度很短、体积小、重量轻,方便阀门的安装、搬运、存放。流道通畅、流体阻力小,旋启止回阀阀瓣在很小的压差下就能完全打开。旋启止回阀结构简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。可水平安装或垂直安装,重量轻,不必为阀门设置支座。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

美标铸钢旋启止回阀标准规范

 设计制造标准:API 6D、BS 1868
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5
 试验检验标准:API 598、ISO 5208

美标铸钢旋启止回阀零件部件材料

美标铸钢旋启止回阀结构外形尺寸

专业生产美标铸钢旋启止回阀。提供美标铸钢旋启止回阀产品介绍、美标铸钢旋启止回阀特点、美标铸钢旋启止回阀零件部件材料、美标铸钢旋启止回阀尺寸等相关信息



本页关键词:旋启止回阀,美标止回阀,铸钢止回阀

本文地址http://www.chaodagroup.cn/SwingCheck/API-CastSteel-Swing-Check-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:美标铸钢旋启止回阀交货期、特殊要求等事宜。

3.客户对美标铸钢旋启止回阀有特殊要求,须在订货合同中注明以下说明:

1.美标铸钢旋启止回阀结构长度
2.美标铸钢旋启止回阀连接形式
3.美标铸钢旋启止回阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
