超达集团轨道式双密封旋塞阀

轨道式双密封旋塞阀

    轨道式双密封旋塞阀区别于传统的旋塞阀,具有较佳的双关断及泄放功能,能实现管线的彻底关断,结构上的主要特征是以密封件相对阀体的垂直移动,密封件在旋转过程中,消除了在普通阀门中普遍存在的密封件擦伤问题,在密封面之间无摩擦,因而密封件不会有磨损。轨道式旋塞阀的密封件(滑块)与旋塞的连接采用导轨式结构。

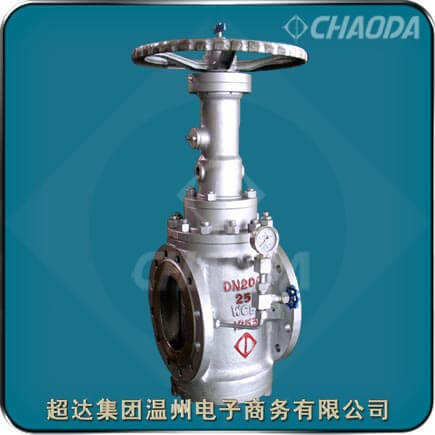

轨道式双密封旋塞阀

型号:XZ43X
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:民航机场油库、港口成品油库的计量系统、计量标定系统、多支管混输系统等

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

轨道式双密封旋塞阀产品简介

    轨道式双密封旋塞阀用于截断或接通管路中的介质。选用不同的材质,超达集团的轨道式双密封旋塞阀可分别适用于航空煤油、轻质油、天然气、液化气、管道煤气等多种介质。轨道式双密封旋塞阀的驱动方式为手动、蜗轮传动、气动或电动。轨道式双密封旋塞阀一般采用法兰连接,也可采用对焊连接。

    轨道式双密封旋塞阀是一种通过两个切断阀和一个在其中间的泄放阀达到完全隔断两端管线目的阀门,关闭两主要阀门关开启泄放阀可提高被系统的安全性。如果第一个阀门泄漏,漏离的介质可由开启的泄放阀导出。

双密封轨道旋塞阀产品特点

    超达研制生产的轨道式双密封旋塞阀具有结构简单、启闭轻松、使用寿命长、结构紧凑、体积小、安装方向不受影响等特点。

   ①阀门在开关过程中,阀体密封面与滑片密封面没有任何接触,因此,密封面无摩擦、磨损、阀门的使用寿命长,开关力矩小;
   ②轨道式双密封旋塞阀在维修时,不需将旋塞阀从管线上拆下,只需将阀门底盖拆开,调换一对滑片即可,维修十分方便;
   ③阀体及旋塞为全通径,介质在通过轨道式双密封旋塞阀时无流阻,并且可通球对管道进行清洗,克服了缩径阀门的缺点;
   ④轨道式双密封旋塞阀阀体内腔镀有硬铬,密封区域坚硬光滑;
   ⑤滑片上的弹性密封采用氟橡胶,并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬;
   ⑥双密封旋塞阀具有自动泄放装置(备选),在阀门完全关闭后,防止轨道式双密封旋塞阀阀腔异常升压并检验阀门的效果;
   ⑦阀门开关指示器与开关位置同步,可以准确显示阀门的开关状态。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

轨道式双密封旋塞阀标准

 设计制造标准:API 599、GB/T 22130
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

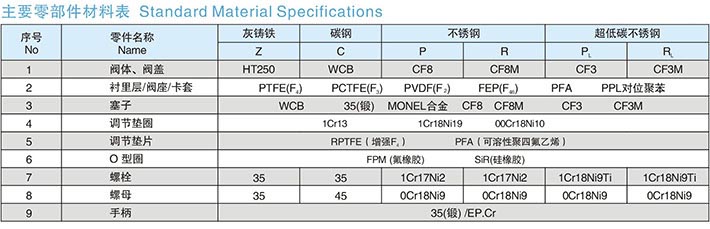

轨道式双密封旋塞阀零件部件材料

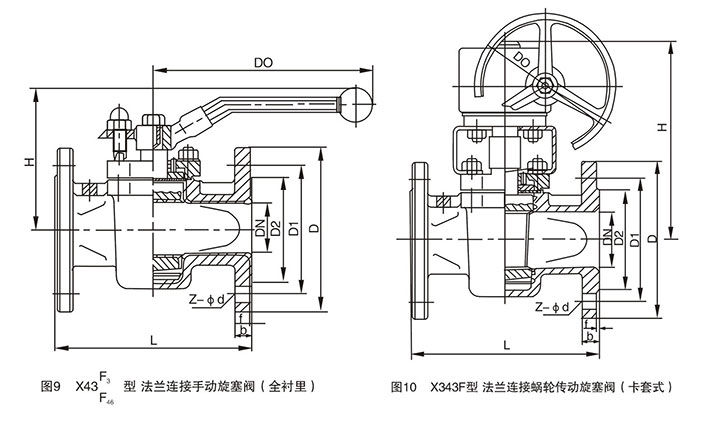

轨道式双密封旋塞阀结构外形尺寸

专业生产轨道式双密封旋塞阀。提供轨道式双密封旋塞阀产品介绍、轨道式双密封旋塞阀特点、轨道式双密封旋塞阀零件部件材料、轨道式双密封旋塞阀尺寸等相关信息



本页关键词:轨道式旋塞阀,双密封旋塞阀,旋塞阀

本文地址http://www.chaodagroup.cn/PlugValve/guidao-shuangmifeng-xuansaifa.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:轨道式双密封旋塞阀交货期、特殊要求等事宜。

3.客户对轨道式双密封旋塞阀有特殊要求,须在订货合同中注明以下说明:

1.轨道式双密封旋塞阀结构长度
2.轨道式双密封旋塞阀连接形式
3.轨道式双密封旋塞阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
