集团公告:原浙江超达阀门股份有限公司升格为超达阀门集团股份有限公司,组建了超达阀门集团(简称超达集团),生产、设计、销售"超达"牌阀门。

超达阀门集团首页 » 国标旋塞阀分类 » 国标旋塞阀

超达集团国标旋塞阀

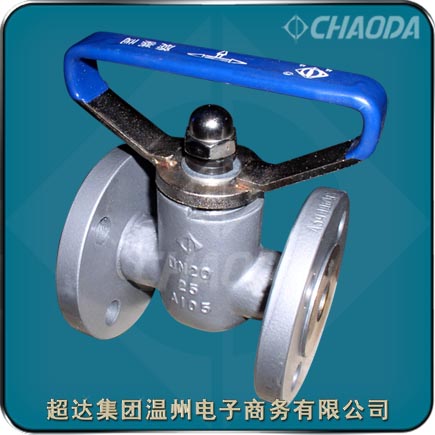

国标旋塞阀

    国标旋塞阀主要由阀体、旋塞、密封圈座及阀盖等组成。国标旋塞阀阀体采用直筒圆柱型内腔结构,内腔表面采用不同表面硬化工艺,提高阀体密封面的硬度、耐磨耐腐性能,以适应不同的工况场合。国标旋塞阀旋塞与密封圈座采用燕尾槽轨道结构连接,其连接性能可靠,运动精度比较理想。按旋塞阀通道的数量分,可分为二通式旋塞阀、三通式旋塞阀;按旋塞阀材料分,可分为铸钢旋塞阀、碳钢旋塞阀、不锈钢旋塞阀等。与闸阀、截止阀相比,操作更灵活,开关更迅速。旋塞阀是用带通孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作。

国标旋塞阀

型号:X43、X343、X643
口径:DN15~DN500
压力:PN6~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

国标手动旋塞阀产品概述

    国标旋塞阀适用于DN15~DN500、PN6~PN40的各种管路上,旋塞阀最适于作为切断和接通介质以及分流适用,也可用于节流。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。国标旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。国标旋塞阀的驱动方式为手动、蜗轮传动、气动或电动。国标旋塞阀一般采用法兰连接,也可采用对焊连接。

    旋塞阀按用途分类包括:软密封旋塞阀,油润滑硬密封旋塞阀,提升式旋塞阀,三通和四通式旋塞阀。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。

手动国标旋塞阀结构特点

    超达研制生产的国标旋塞阀具有以下特点:国标旋塞阀用于经常操作,启闭迅速、轻便。国标旋塞阀流体阻力小。旋塞阀结构简单,相对体积小,重量轻,便于维修。密封性能好。不受安装方向的限制。无振动,噪声小。国标旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

国标旋塞阀标准

 设计制造标准:GB/T 22130、GB 12240
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90
 试验检验标准:GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰式国标旋塞阀零件材料

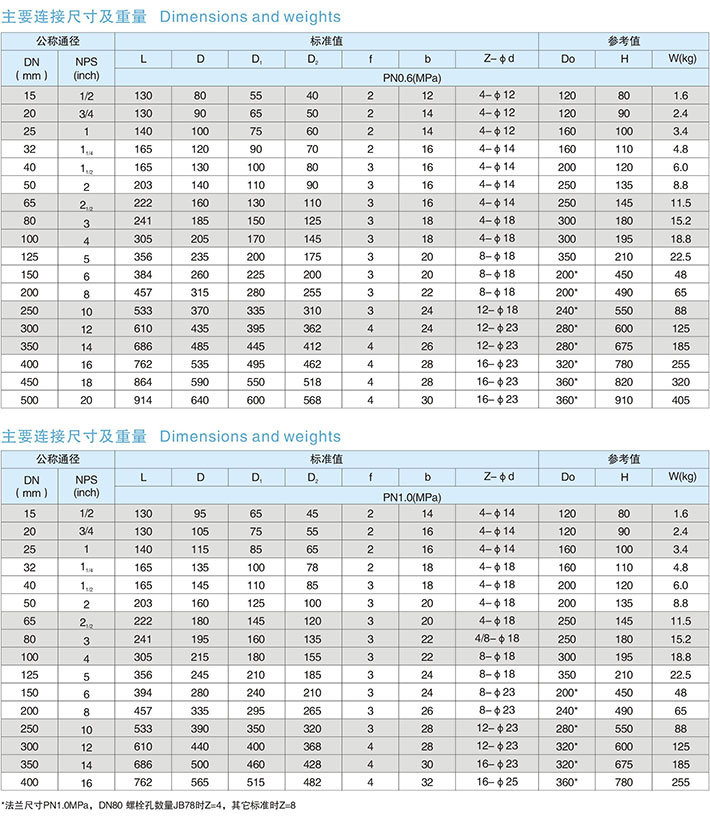

国标旋塞阀结构外形尺寸

专业生产国标旋塞阀。提供国标旋塞阀产品介绍、国标旋塞阀特点、国标旋塞阀零件部件材料、国标旋塞阀尺寸等相关信息



本页关键词:旋塞阀,国标旋塞阀

本文地址http://www.chaodagroup.cn/GBplug/GB-Plug-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:国标旋塞阀交货期、特殊要求等事宜。

3.客户对国标旋塞阀有特殊要求,须在订货合同中注明以下说明:

1.国标旋塞阀结构长度
2.国标旋塞阀连接形式
3.国标旋塞阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
