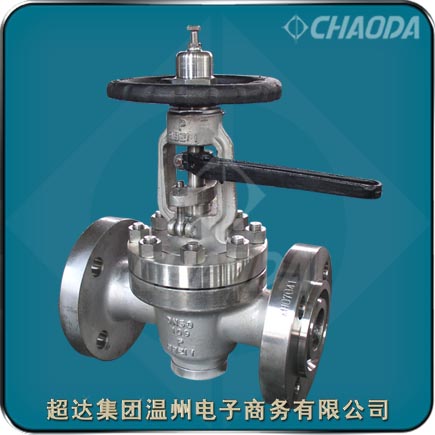

超达集团不锈钢提升旋塞阀

不锈钢金属硬密封提升式旋塞阀

    提升式旋塞阀有多种结构形式,提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升,旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力;关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。不锈钢双密封提升式旋塞阀具有双阻塞和排放功能,阀门上设有压力平衡装置,以防系统异常升压,并能减少不锈钢启闭瞬间的阻力。

不锈钢提升旋塞阀

型号:TX41、TX61等
口径:NPS1½~NPS14、DN40~DN350
压力:Class150~Class900、PN16~PN160
材质:不锈钢、合金钢、双相钢
驱动:手动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:中国国际阀门博览会金奖、浙江出口名牌、高新技术产品、国家专利产品...

提升式不锈钢旋塞阀产品概述

    不锈钢提升旋塞阀适用于Class150~Class900、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的不锈钢提升旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。不锈钢提升旋塞阀的驱动方式为手动。不锈钢提升旋塞阀一般采用法兰连接,也可采用对焊连接。

    不锈钢双密封提升式旋塞阀为软密封结构。旋塞体为三块板组合而成圆柱形塞体,两侧的板上镶嵌橡胶密封面,中间为圆柱形楔塞。不锈钢双密封提升式旋塞阀具有双阻塞和排放功能,阀门上设有压力平衡装置,以防系统异常升压,并能减少阀门启闭瞬间的阻力。可在不把阀体从管线拆卸的情况下,通过拆卸阀体底部的端盖就能把两侧板从阀体中取出更换。

    不锈钢提升式旋塞阀两侧阀座密封面均可密封,不锈钢提升式旋塞阀的使用不受介质流向的限制。金属硬密封体提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压。不锈钢提升式旋塞阀在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。

法兰连接不锈钢提升旋塞阀结构特点

    超达研制生产的不锈钢提升旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小。不锈钢提升旋塞阀的安装与使用不受介质流向的限制。不锈钢提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使不锈钢提升旋塞阀具有更好的密封性能。阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

不锈钢提升旋塞阀标准

 设计制造标准:JB/T 11152、API 599
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

不锈钢提升旋塞阀型号及零部件材料

不锈钢提升旋塞阀结构外形尺寸

专业生产不锈钢提升旋塞阀。提供不锈钢提升旋塞阀产品介绍、不锈钢提升旋塞阀特点、不锈钢提升旋塞阀零件部件材料、不锈钢提升旋塞阀尺寸等相关信息



本页关键词:提升旋塞阀,不锈钢旋塞阀,旋塞阀

本文地址http://www.chaodagroup.cn/LiftPlug/StainlessSteel-Lift-Plug.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:不锈钢提升旋塞阀交货期、特殊要求等事宜。

3.客户对不锈钢提升旋塞阀有特殊要求,须在订货合同中注明以下说明:

1.不锈钢提升旋塞阀结构长度
2.不锈钢提升旋塞阀连接形式
3.不锈钢提升旋塞阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
