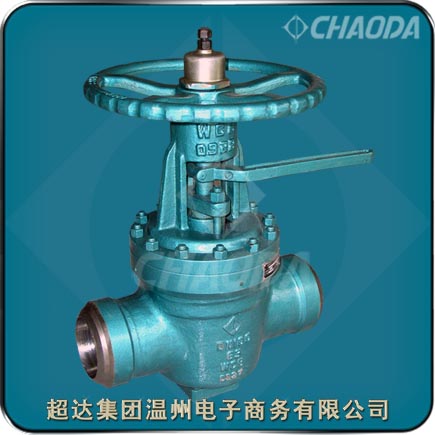

超达集团金属密封提升旋塞阀

提升式金属密封旋塞阀

    金属密封提升旋塞阀是用带通孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作。金属硬密封体提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。

金属密封提升旋塞阀

型号:TX41、TX61
口径:NPS1½~NPS14、DN40~DN350
压力:Class150~Class900、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:中国国际阀门博览会金奖、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

金属密封提升旋塞阀简介

    金属密封提升旋塞阀用于截断或接通管路中的介质。超达集团的金属密封提升旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。金属密封提升旋塞阀的驱动方式为手动。金属密封提升旋塞阀一般采用法兰连接,也可采用对焊连接,主要用于高温、高压及一些重要的使用场合。

    金属密封提升旋塞阀采用枢轴固定整体式塞子、硬质合金堆焊阀座和双滚轮导槽设计,实现了阀门开启无摩擦提升并旋转的功能,降低了金属密封提升旋塞阀操作过程中密封面擦伤、磨损和粘结破坏的几率。金属密封提升旋塞阀主要由底盖、下支撑板、阀体、塞子、上支撑板、阀盖、阀杆、支架、横销、滚轮、阀杆螺母和驱动装置等组成 。

    金属密封提升旋塞阀连接法兰包括了目前国内的主要法兰标准,即:GB/T 9112~9124-2000  《钢制管法兰》、JB/T 70~90-1994 《管路法兰及垫片》、HG 20592~20635-1997 《钢制管法兰、垫片、紧固件》、SH 3406-1996 《石油化工钢制管法兰》等标准。

金属密封提升旋塞阀结构设计特点

    超达研制生产的金属密封提升旋塞阀以下特点:金属密封提升旋塞阀结构合理、密封可靠、性能优良、造型美观;金属密封提升旋塞阀的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。金属密封提升旋塞阀安装方向不受流向影响。零件材质及法兰尺寸可根据实际工况或用户要求合理选配。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

金属密封提升旋塞阀标准

 设计制造标准:JB/T 11152、API 599
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

金属密封提升旋塞阀型号及零件材料

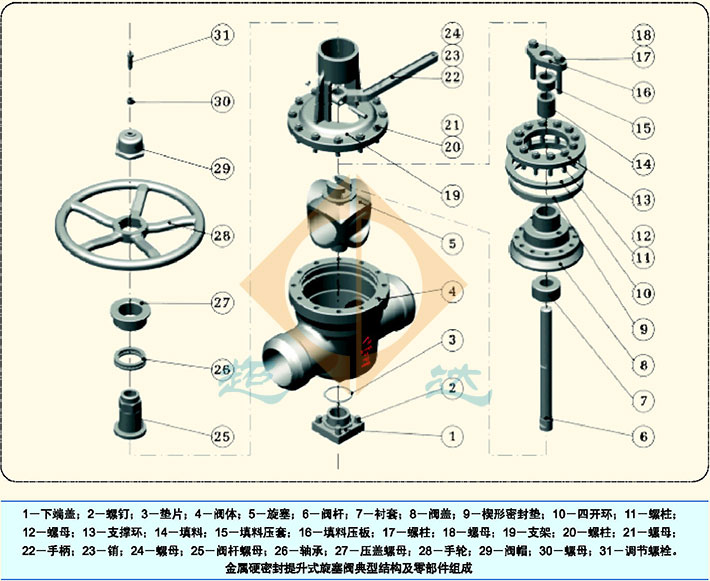

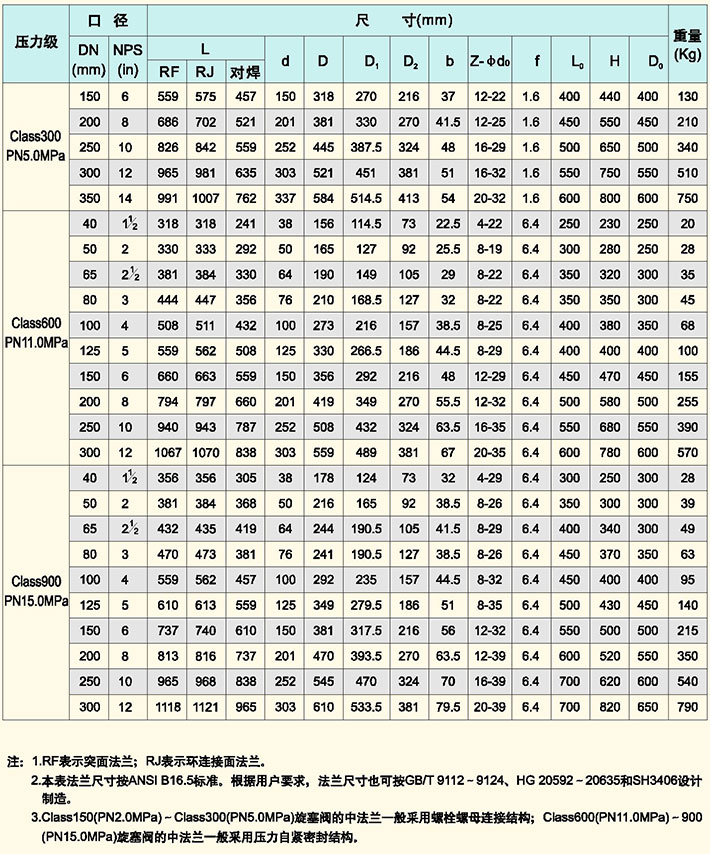

金属密封提升旋塞阀组装图及结构尺寸

专业生产金属密封提升旋塞阀。提供金属密封提升旋塞阀产品介绍、金属密封提升旋塞阀特点、金属密封提升旋塞阀零件部件材料、金属密封提升旋塞阀尺寸等相关信息



本页关键词:提升旋塞阀,旋塞阀,硬密封旋塞阀

本文地址http://www.chaodagroup.cn/LiftPlug/MetalSeated-lift-Plug.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:金属密封提升旋塞阀交货期、特殊要求等事宜。

3.客户对金属密封提升旋塞阀有特殊要求,须在订货合同中注明以下说明:

1.金属密封提升旋塞阀结构长度
2.金属密封提升旋塞阀连接形式
3.金属密封提升旋塞阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
