超达集团整体式球阀

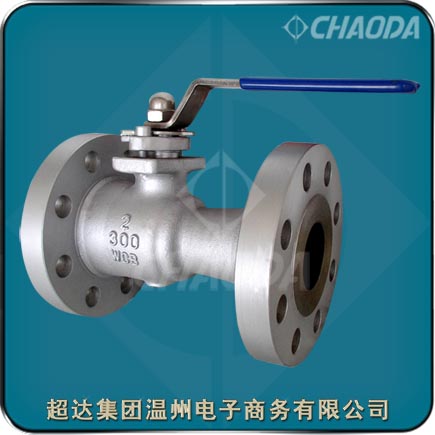

手动铸钢一体式球阀

    法兰连接整体式球阀不同于全焊接球阀,法兰连接整体式球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。法兰连接整体式球阀既具有广式球阀体积小、安装方便的特点,又具有国标法兰球阀全通径不易泄漏的优点,一举改变了以往广式法兰球阀流量小,易泄漏的顽疾,也解决了国标法兰球阀过于笨重的缺点。

整体式球阀

法兰连接整体式高温球阀概述

    整体式球阀适用于Class150~Class300、PN16~PN50、JIS10K~20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。整体式球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。可采用法兰连接。

    整体式球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了整体式球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。

整体式手动球阀产品参数

型号:QZ41F、QZ641F、QZ941F
口径:NPS1½~NPS6、DN40~DN150
压力:Class150~Class300、PN16~PN50
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

一体式法兰球阀设计特点

    超达研制生产的整体式球阀具有性能稳定、密封可靠、磨擦力开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

整体式球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

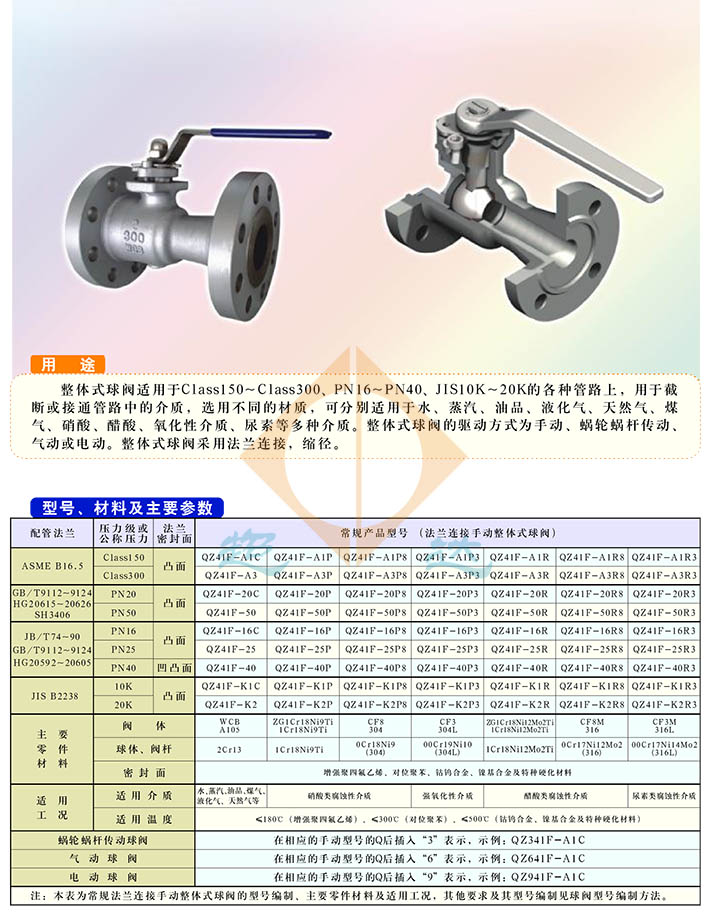

整体式球阀零部件材料及阀门型号

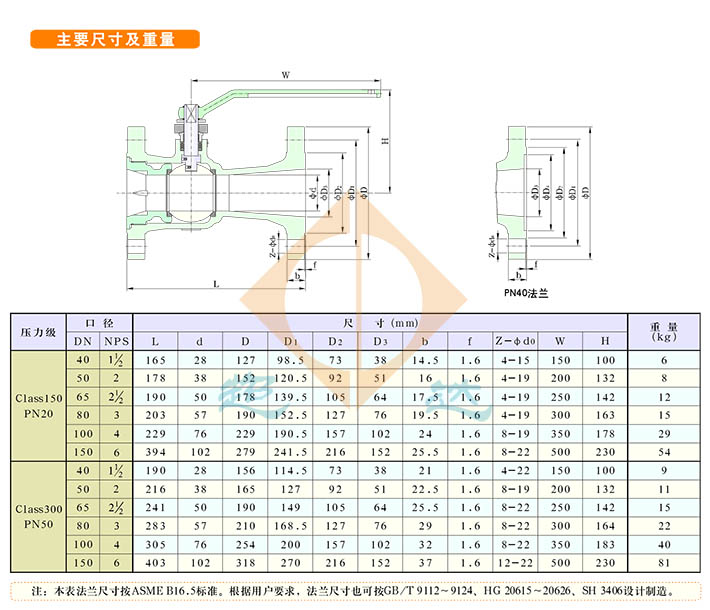

整体式球阀结构尺寸

专业生产整体式球阀。提供整体式球阀产品介绍、整体式球阀特点、整体式球阀零件部件材料、整体式球阀尺寸等相关信息



本页关键词:整体式球阀,球阀

本文地址http://www.chaodagroup.cn/OnePiece/OnePiece-Ball.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:整体式球阀交货期、特殊要求等事宜。

3.客户对整体式球阀有特殊要求,须在订货合同中注明以下说明:

1.整体式球阀结构长度
2.整体式球阀连接形式
3.整体式球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
