集团公告:原浙江超达阀门股份有限公司升格为超达阀门集团股份有限公司,组建了超达阀门集团(简称超达集团),生产、设计、销售"超达"牌阀门。

超达阀门集团首页 » 全焊接球阀分类 » 全焊接球阀

超达集团全焊接球阀

埋地式全焊接加长杆球阀

    超达集团专业研制生产的全焊接球阀适用于:城市燃气:燃气输出管道、主干线及各支线供应管道等。集中供热:大型供热设备输出管线、主干线、支线。热交换机:管道及各回路启闭。各种工业设备:各种热处理管道、各种工业煤气和热力管道。

    全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。

全焊接球阀

对焊式全焊接球阀介绍

    全焊接球阀适用于Class150~Class600、PN16~PN40的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的全焊接球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。全焊接球阀的驱动方式为手动、蜗轮传动、气动或电动。全焊接球阀一般采用对焊连接。

全焊接球阀适用范围

城市燃气:燃气输出管道、主干线及各支线供应管道等。

集中供热:大型供热设备输出管线、主干线、支线。

热交换机:管道及各回路启闭。

钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备、各种热处理管道、各种工业煤气和热力管道。

    全焊接球阀阀座是由碳化特氟隆密封环及蝶形弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。密封环本体采用含量20%C(碳素)的PTFE材质,保障完全无泄漏(0%)。

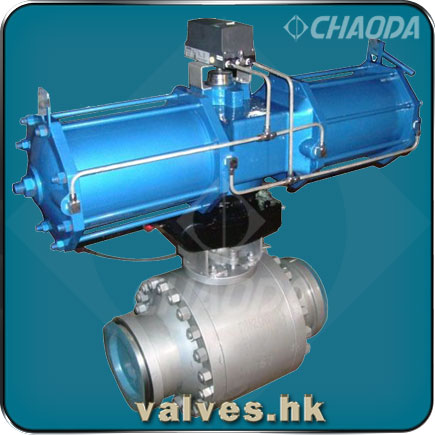

气动全焊接球阀产品参数

型号:Q61Y、Q661Y、Q961Y
口径:NPS1/2~NPS40、DN15~DN1000
压力:Class150~Class600、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

全焊接固定式球阀设计特点

    超达研制生产的全焊接球阀具有全焊接式结构、枢轴固定球设计、旋转阀座设计、阀杆及二级阀座紧急注脂密封、阀腔压力的自动内部泄放及双隔断中腔放压等特点。

    全焊接球阀阀体是焊接结构,所以阀门重量轻且易于进行绝缘。弹簧负载式PTFE球体的密封可确保在所有应用条件下绝对的严密性。埋地式全焊接球阀球体和阀杆都由不锈钢制造带有两个o型环的防飞射阀杆结构保证其严密性,上部容器可更换,工作寿命长。全焊接球阀可以直接埋与地下,不用建高大型阀门井。可根据施工及设计要求,调节全焊接球阀阀体的长短和阀杆的高度。全焊接球阀操作轻便。全焊接球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。全焊接球阀焊接末端距离不能过短,确保不会将焊接过程产生的热量对密封材料造成破坏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

铸钢全焊接管线球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

美标铸钢气动全焊接埋地式球阀零件材料

阀体钢制Q235A
球体不锈钢SS304
阀杆不锈钢2Cr13
阀杆密封FPM
阀球密封碳强化 PTFE
手柄DN 10 - 150 镀锌钢
DN 200 -250 电镀碳钢
DN 300 不带手柄
对于≥DN 200,我们建议用蜗轮操作

气动全焊接球阀结构外形尺寸

DNPNLDD1D2HBH1
10402301017.233.79814522
152301021.333.79814522
202301526.942.410314523
252302033.748.311814534
322602542.460.312114533
402603248.370.012019043
503004060.388.912719044
65253005076.1101.615928062
803006588.9121.017128068
10032580114.3146.0218280101
125325100139.7177.8252400101
150350125168.3219.1272600107
200350150219.7273300900123
专业生产全焊接球阀。提供全焊接球阀产品介绍、全焊接球阀特点、全焊接球阀零件部件材料、全焊接球阀尺寸等相关信息



本页关键词:全焊接球阀,管线球阀,球阀

本文地址http://www.chaodagroup.cn/FullyWelded/Fully-Welded.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:全焊接球阀交货期、特殊要求等事宜。

3.客户对全焊接球阀有特殊要求,须在订货合同中注明以下说明:

1.全焊接球阀结构长度
2.全焊接球阀连接形式
3.全焊接球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
