超达集团K级铸钢截止阀

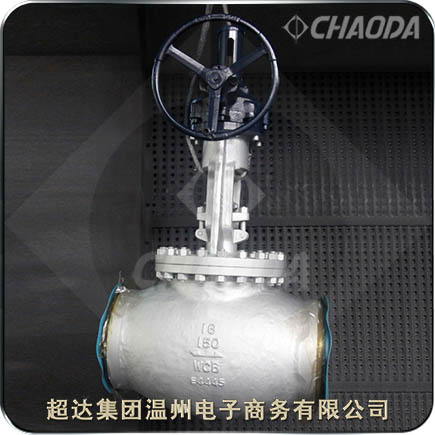

铸钢手动K级截止阀

    K级铸钢截止阀属于强制密封式阀门,所以在日标铸钢截止阀关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关截止阀的力比开截止阀的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

K级铸钢截止阀

K级铸钢截止阀性能参数

型号:J41、J641、J941
口径:DN15~DN450
压力:JIS10K~JIS20K
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

K级铸钢截止阀概述

    K级铸钢截止阀适用于DN15~DN450、JIS10K~JIS20K的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的K级铸钢截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。K级铸钢截止阀的驱动方式为手动、齿轮传动、气动或电动。K级铸钢截止阀一般采用法兰连接,也可采用对焊连接。

    手动日标截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而截止阀的密封面机械磨损较小,由于大部分日标截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。日标截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。日标截止阀只适用于全开和全关,一般不用来调节流量。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。日标截止阀只许介质单向流动,安装时有方向性。

K级铸钢截止阀结构设计特点

    超达研制生产的K级铸钢截止阀具有结构简单、密封面不容易擦伤,密封性能好、启闭时,阀瓣行程小等特点。

    日标截止阀密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重。

    阀门启闭时,日标截止阀阀瓣行程小,因而手动截止阀高度比闸阀小,但结构长度比闸阀长。

    日标截止阀介质流动方向:公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时手动截止阀介质只能单方向流动,不能改变流动方向。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

K级铸钢截止阀标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、JIS B2238、BS、DIN等
 试验检验标准:API 598、ISO 5208

K级铸钢截止阀零部件材料

K级铸钢截止阀结构外形尺寸

专业生产K级铸钢截止阀。提供K级铸钢截止阀产品介绍、K级铸钢截止阀特点、K级铸钢截止阀零件部件材料、K级铸钢截止阀尺寸等相关信息



本页关键词:K级截止阀,铸钢截止阀,截止阀

本文地址http://www.chaodagroup.cn/JISglobe/KGrade-Cast-Steel-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:K级铸钢截止阀交货期、特殊要求等事宜。

3.客户对K级铸钢截止阀有特殊要求,须在订货合同中注明以下说明:

1.K级铸钢截止阀结构长度
2.K级铸钢截止阀连接形式
3.K级铸钢截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
