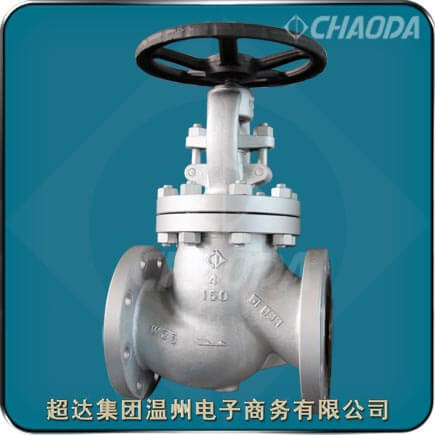

美标手动铸钢截止阀

    截止阀又称截门阀，属于强制密封式阀门。当介质由铸钢截止阀阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关闭截止阀的力比开启截止阀的力大，所以阀杆的直径要大。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。美标截止阀启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。

    截止岡密封副结构从密封面形式来分，平面型、锥面型、球面型、刀型等，其中，较为常用的是平面型和锥面形密封副，典型的则是锥面形密封副。截止阀密封副结构从密封副材料上区分，有硬密封和软密封两种类型。硬密封即金属-金属型，其阀瓣和阀座的材料均为金属，多为锥面形。软密封即非金属-金属型，其阀瓣材料为金属，阀座材料为金属，在阀瓣密封面上加工出能固定橡胶等软密封材料的凹槽，通过螺丝固定。适用于水处理、轻工、石油、化工等行业等中低压常温工况，其密封性能较好，但不耐高温。

美标截止阀主要性能参数

型号：JA41、JA641、JA941等
口径：NPS½～NPS18、DN15～DN450
压力：Class150～Class900
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标截止阀产品概述

    美标截止阀用于截断或接通管路中的介质。选用不同的材质，超达集团的美标截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标截止阀的驱动方式为手动、齿轮传动、气动或电动。美标截止阀一般采用法兰连接，也可采用对焊连接。美标截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到极限，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

    美标截止阀可分为直通式截止阀，角式截止阀与柱塞式截止阀这三大类。美标直通式截止阀是在阀体和流通隧道里形成一个斜线，这样结构的截止阀，介质流动慢，压力也比价小，通过阀门就可以使水流的压力自然减小。美标角式截止阀是改变流动介质流向的方向，通过阀门达到压力降低的要求。柱塞式截止阀结构比较复杂，柱塞式截止阀是常规截止阀的变形，首先要闸瓣磨光洁然后在于阀杆进行对接，密封之后把柱塞式的两个弹性的密封圈包紧。

    普通截止阀密封副的结构是用阀瓣逆流密封，即介质压力与阔瓣闭合力方向相反，阀瓣闭合时密封力与介质压力的作用中心在密封副以上。

常见的美标截止阀型号：

美标波纹管截止阀：WJA41H、WJA41W；

美标不锈钢截止阀：JA41F、JA41H、JA41W；

美标低温截止阀：DJA41H、DJA41Y、DJA41F；

美标电动截止阀：JA941F、JA941H；

美标焊接截止阀：JA61Y、JA61W、JA961Y、JA961W；

美标角式截止阀：JA44H、JA44W、JA47H、JA47W；

美标衬氟截止阀：JA41F46；

美标气动截止阀：JA641F、JA641H、JA641W；

美标伞齿轮截止阀：JA541H、JA541W。

美标高压截止阀结构特点

    超达研制生产的美标截止阀具有螺栓连接阀盖结构、多种材料的中法兰密封垫片、可选择手轮，齿轮传动，链轮传动或者电动、可选择柔性石墨或者PTFE填料、有上密封结构辅助密封等特点。

   1、美标高压截止阀的阀体外形为球形或流线形造型美观。流通形状为直通式，流体阻力小。
   2、阀瓣和阀座密封副采用锥面密封，密封可靠，杂物不易落在美标截止阀的密封面上，关闭力小，耐冲刷，密封可靠。
   3、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长美标截止阀使用寿命。
   4、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用伞齿轮以减轻关闭力。
   5、阀体、阀瓣、阀杆、填料、紧固件的材料可按实际工况要求合理选配，以适用于多种不同的工况环境。

美标手动截止阀标准规范

 设计制造标准：BS 1873、ASME B16.34、API 602
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598、ISO 5208

美标截止阀零件材料

美标截止阀结构尺寸及连接尺寸
