超达集团锻造钢制截止阀

锻钢截止阀介绍

    锻造钢制截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

    锻钢手动截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而截止阀的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于截止阀和管线焊接成一体的场合是很适用的。

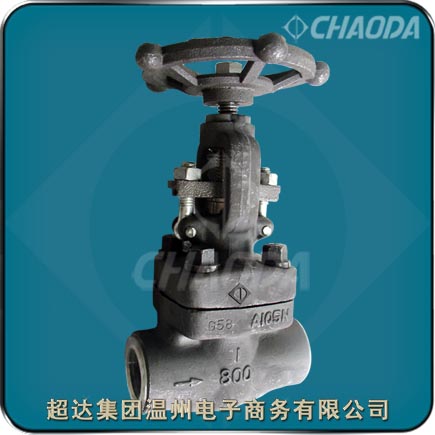

锻造钢制截止阀

锻造钢制截止阀性能参数

型号:J41、J11、J6C1等
口径:NPS½~NPS2、DN15~DN50
压力:Class150~Class1500
材质:碳钢、不锈钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻造钢制截止阀概述

    锻造钢制截止阀用于截断或接通管路中的介质。选用碳钢、不锈钢等材质,超达集团的锻造钢制截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻造钢制截止阀的驱动装置有为手动、齿轮传动、气动或电动。锻造钢制截止阀一般采用法兰连接,也可采用对焊连接。锻造钢制截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。

法兰连接锻钢手动截止阀结构特点

    超达研制生产的锻造钢制截止阀一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度(Ra 3.2μm),阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。根据用户要求,可以采用碟形弹簧加载的填料压紧机构,使填料的密封更加持久可靠。截止阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

1、结构简单,制造和维修比较方便。

2、工作行程小,启闭时间短。

3、密封性好,密封面间磨擦力小,寿命较长。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻造钢制截止阀标准

 设计制造标准:API 602、JB/T 7746
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

锻造钢制截止阀零部件材料

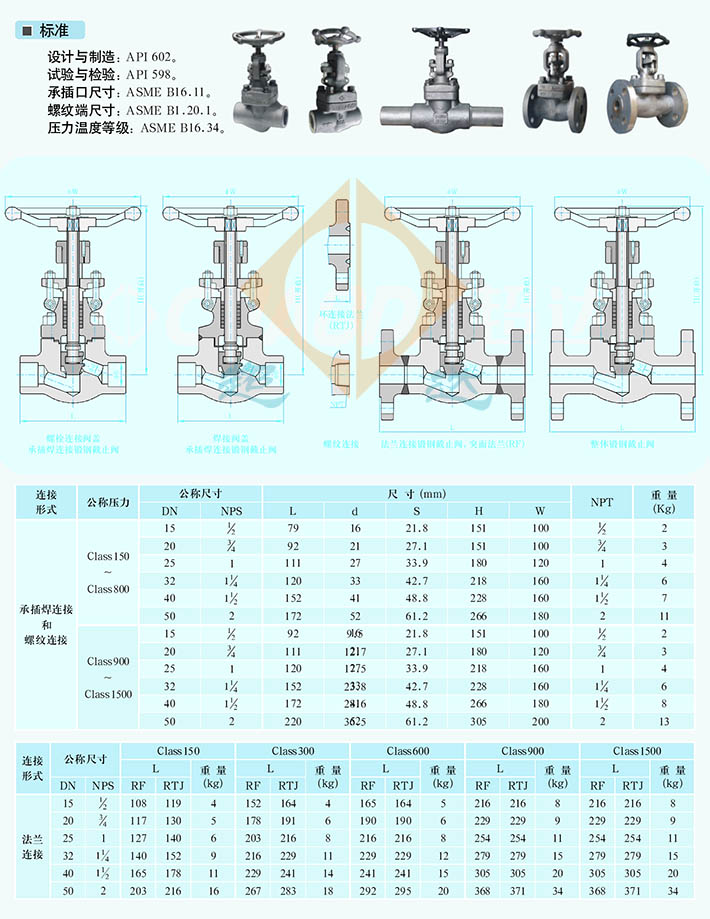

锻造钢制截止阀结构尺寸

专业生产锻造钢制截止阀。提供锻造钢制截止阀产品介绍、锻造钢制截止阀特点、锻造钢制截止阀零件部件材料、锻造钢制截止阀尺寸等相关信息



本页关键词:锻钢截止阀,截止阀

本文地址http://www.chaodagroup.cn/ForgedGlobe/Forged-Globe-Valve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻造钢制截止阀交货期、特殊要求等事宜。

3.客户对锻造钢制截止阀有特殊要求,须在订货合同中注明以下说明:

1.锻造钢制截止阀结构长度
2.锻造钢制截止阀连接形式
3.锻造钢制截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
