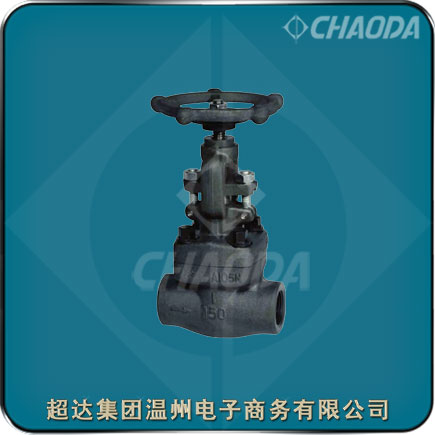

Class150螺纹连接锻钢截止阀

    Class150螺纹连接锻钢截止阀由阀体、阀瓣、阀盖、阀杆等组成，Class150螺纹连接锻钢截止阀只许介质单向流动，安装时有方向性，截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。阀杆采用整体锻造结构，阀杆较小直径符合标准规定。不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    超达集团专业研制生产Class150螺纹连接锻钢截止阀等阀门产品，超达生产的Class150螺纹连接锻钢截止阀具有结构紧凑、设计合理、阀门刚性好、通道流畅、使用寿命长、密封可靠、操作灵活等特点。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：J11
口径：NPS½～NPS2、DN15～DN50
压力：Class150
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150螺纹连接锻钢截止阀产品概述

    Class150螺纹连接锻钢截止阀适用于Class150、DN15～DN50的各种管路上，用于截断或接通管路中的介质。

    Class150螺纹连接锻钢截止阀采用结构

全径或缩径

明杆支架式（OS&Y）

自定心压板压套式

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖

整体式上密封座

螺纹连接端（NPT）符合ANSI/ASME B1.20.1

Class150螺纹连接锻钢截止阀产品结构设计特点

    超达研制生产的Class150螺纹连接锻钢截止阀一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度（Ra 3.2μm），Class150螺纹连接锻钢截止阀阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

    阀座的可靠密封

    浮动式球阀采用弹性密封圈结构设计。当介质压力较小时，浮动球阀中的密封圈与球体接触面积较小，在密封圈与球体接触处形成较大的密封比压，确保可靠密封。当介质压力较大时，随着浮动球阀密封圈的弹性变形，密封圈与球体的接触面积增大，故密封圈能承受较大的介质推力而不会损坏。

     防火结构设计

    在浮动球阀的使用现场发生火灾时，当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后，超达球阀能够借助于特别设计的金属对金属辅助密封结构，有效地控制阀门的内漏和外漏。

     阀杆的可靠密封
    超达浮动球阀的阀杆采用防吹出结构设计，保证阀杆在阀腔异常升压以及填料压板失效等极端情况下，不会被介质吹出。阀杆采用有到密封的下装式结构设计，能在各种压力下均能确保阀杆的可靠密封。

    阀杆采用V型填料密封结构，V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。

    将传统的填料压盖改进为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压套始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，并减小了阀门的操作力矩。

    根据用户的需要，可以采用碟形弹簧加载的填料压紧机构，使阀杆填料的密封更加可靠。

    防静电结构

    根据用户要求，球阀可以设有防静电结构。采用弹簧-钢球(或柱塞)静电引出装置，使球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32 的球阀）。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

    防止误操作

    设置了带锁孔的90°开关定位片，根据需要可以加锁，防止误操作。阀杆头部安装手柄的部位采用扁形设计，当阀门开启时，手柄与管道平行，当阀门关闭时，手柄与管道垂直，能够确保阀门的开关指示不会发生错误。

    驱动装置安装平台的设置

    超达公司的浮动球阀均设置了安装驱动装置的支架平台,通过驱动装置支架,可以方便的安装蜗轮蜗杆传动装置、气动装置或电动装置。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

Class150螺纹连接锻钢截止阀标准规范

 设计制造标准：API 602
 结构长度标准：ASME B 16.10
 螺纹端标准：ASME B 1.20.1
 试验检验标准：API 598、ISO 5208

Class150螺纹连接锻钢截止阀零部件材料

Class150螺纹连接锻钢截止阀结构外形尺寸
