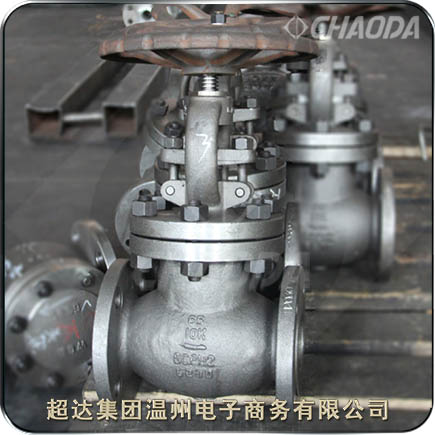

超达集团日标铸钢截止阀

日标手动铸造钢制截止阀

    超达集团专业研制生产日标铸钢截止阀等阀门产品,超达生产的日标铸钢截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。

日标铸钢截止阀介绍

1.高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。

2.管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3.小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4.有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm的管路上,宜选用。

5.合成工业生产中的小化肥和大化肥宜选用公称压力PN160公称压力16MPa或PN320公称压力32MPa的高压角式截止阀或高压角式截止阀。

6.氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式截止阀。

7.城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止阀、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

日标铸钢截止阀

型号:J41、J641、J941
口径:NPS½~NPS18、DN15~DN450
压力:JIS10K~JIS20K
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

日标铸钢截止阀产品概述

    日标铸钢截止阀适用于DN15~DN450、JIS10K~JIS20K的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的日标铸钢截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。日标铸钢截止阀的驱动方式为手动、齿轮传动、气动或电动。日标铸钢截止阀一般采用法兰连接,也可采用对焊连接。高温、高压介质的管路或装置上宜选用日标截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。

    日标截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。日标截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。对于公称压力PN≥1.6MPa的日标截止阀、DN125~200采用内旁通结构;DN250~500采用带外旁通阀结构。

    介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣下方流入下方(高进低出)。对于DN≥125的日标截止阀采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。

    日标铸钢截止阀安装注意

    1.手轮、手柄操作的截止阀可安装在管道的任何位置上。

    2.手轮、手柄及伟动机构,不允许作起吊用。

    3.介质的流向应与阀体所示箭头方向一致。波纹管密封截止阀,其关键部件--金属波纹管,下端与阀杆组件采用自动 滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之间形成一个 金属屏障,确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨,组装完毕 经过100%试压,全部达到零泄漏。

日标气动铸钢截止阀结构特点

    超达研制生产的日标铸钢截止阀具有结构简单、密封面不容易擦伤,密封性能好、启闭时,阀瓣行程小等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

日标铸钢截止阀标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、JIS B2238、BS、DIN等
 试验检验标准:API 598、ISO 5208

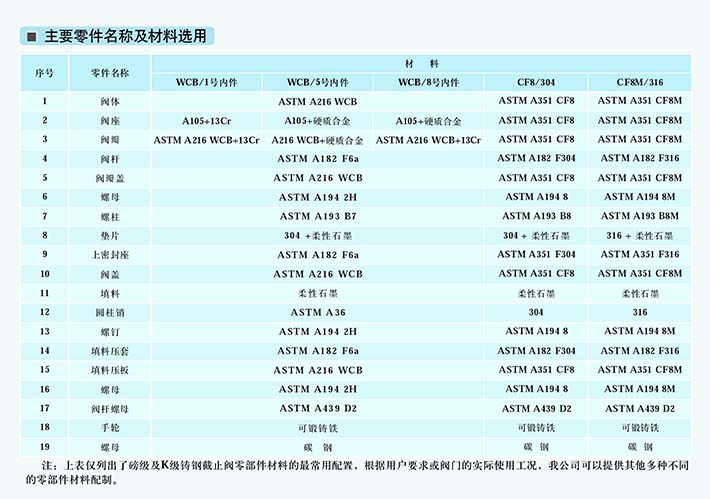

日标铸钢截止阀阀门材料

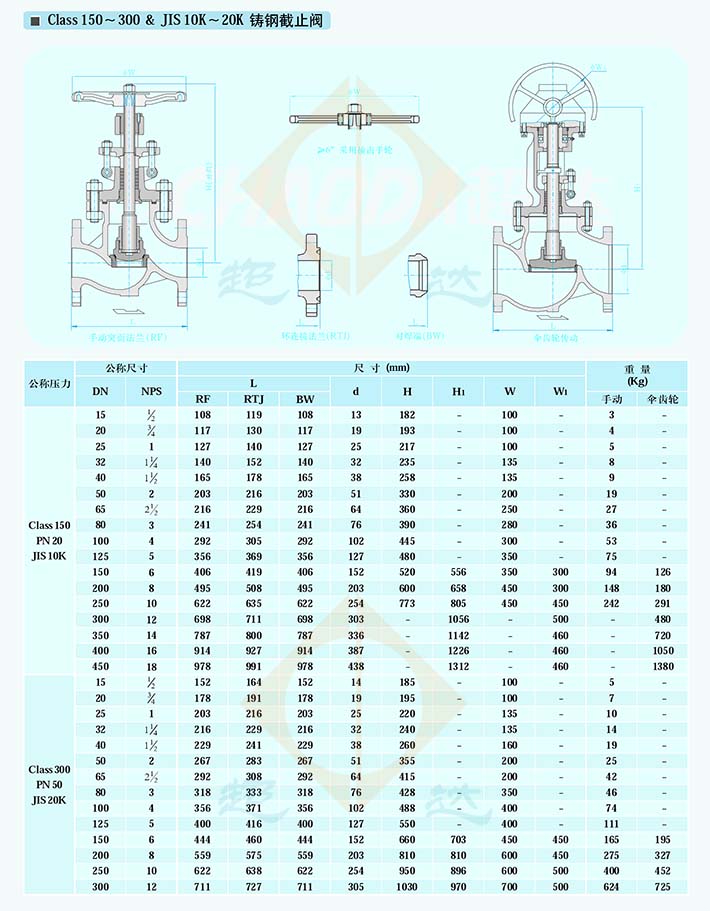

日标铸钢截止阀结构尺寸及规格

专业生产日标铸钢截止阀。提供日标铸钢截止阀产品介绍、日标铸钢截止阀特点、日标铸钢截止阀零件部件材料、日标铸钢截止阀尺寸等相关信息



本页关键词:日标截止阀,铸钢截止阀,截止阀

本文地址http://www.chaodagroup.cn/JISglobe/JIS-Cast-Steel-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:日标铸钢截止阀交货期、特殊要求等事宜。

3.客户对日标铸钢截止阀有特殊要求,须在订货合同中注明以下说明:

1.日标铸钢截止阀结构长度
2.日标铸钢截止阀连接形式
3.日标铸钢截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
