超达阀门集团首页»闸阀分类»日标铸钢闸阀

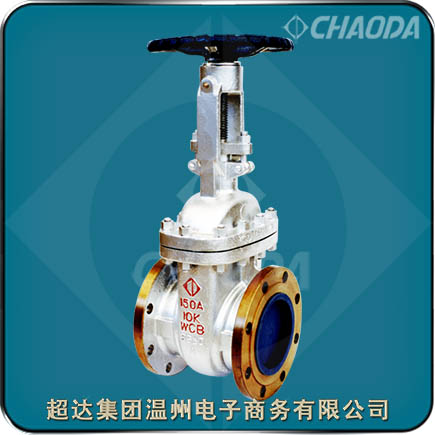

超达集团日标铸钢闸阀

铸钢日标手轮传动闸阀

    超达集团专业研制生产日标铸钢闸阀等阀门产品,超达生产的日标铸钢闸阀具有密封性能好、流体阻力小、启闭省力、阀板全开时密封面受介质冲蚀小、双流向、密封面采用不锈钢和硬质合金,使用寿命长等特点。

    NPS≥2日标铸钢闸阀采用楔式弹性闸板;NPS<2闸阀采用楔式刚性闸板。日标铸钢闸阀的阀体与阀盖一般采用双头螺柱+螺母连接。日标铸钢闸阀的阀体与阀盖一般采用压力自紧密封结构。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司,依托超达阀门集团(简称"超达集团")严格的质量管理和保证体系(通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证,并在国内头一家通过API600闸阀认证),团结的研发团队(省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地),先进的加工制造设备,完善的理化试验和检测手段(光谱仪、氦质谱检漏仪、高低温综合性能试验装置等),为用户提供更多更好的优质产品和满意的服务!

日标铸钢闸阀

型号:ZA40H、ZA40T1~T8、ZA40W、ZA40Y
口径:NPS½~NPS66、DN15~DN1650
压力:JIS10K~JIS20K

材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

日标铸钢闸阀产品概述

    日标铸钢闸阀适用于DN15~DN1650、JIS10K~JIS20K的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的日标铸钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。日标铸钢闸阀的驱动方式为手动、齿轮传动、气动或电动。日标铸钢闸阀一般采用法兰连接,也可采用对焊连接。

    Class150、JIS10K、PN10闸阀一般采用碳钢或不锈钢+柔性石墨复合垫片,Class300、JIS20K、PN16~PN100闸阀一般采用不锈钢+柔性石墨缠绕垫片,Class600闸阀一般采用不锈钢+柔性石墨缠绕垫片,也可采用金属环垫,Class900、PN160闸阀一般采用金属环垫,Class1500~Class2500闸阀一般采用压力自紧密封结构。

    日标闸阀一般采用柔性石墨成型填料,根据用户要求,也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ,阀杆与填料接触部位精加工后进行辊挤压处理,使表面达到更高的光洁度(Ra 0.8μm)和致密度,能够确保阀杆处的可靠密封。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司,专业销售超达集团的产品,主要有"超达"牌阀门产品。"超达"牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号,并荣获了81项国家专利等。

日标铸钢闸阀产品结构设计特点

    超达研制生产的日标铸钢闸阀除了具有弹性、钢制闸板结构;阀体阀盖采用螺柱螺母,压力自紧式密封结构;中法兰采用碳钢,不锈钢,柔性石墨,金属环垫等材料的密封垫片;采用手轮传动、电动、齿轮传动、链轮传动;阀门有上密封结构,辅助密封;阀座采用锻造阀座、不锈钢阀座,密封面堆焊合金等结构特点外,还具有以下特点:

1、日标铸钢闸阀流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2、JIS系列日标铸钢闸阀启闭时较省力。闸板运动方向均与介质流动方向相垂直。

3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单 , 结构长度短,制造工艺性好,适用范围广。

8、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

日标铸钢闸阀标准规范

 设计制造标准:API 600、ISO 10434、API 6D
 结构长度标准:ASME B 16.10
 连接法兰标准:JIS B2238

 试验检验标准:API 600、API 598、ISO 10434、API 6D

日标铸钢闸阀零部件材料

日标铸钢闸阀结构外形尺寸

专业生产日标铸钢闸阀。提供日标铸钢闸阀产品介绍、日标铸钢闸阀特点、日标铸钢闸阀零件部件材料、日标铸钢闸阀尺寸等相关信息



本页关键词:日标,铸钢闸阀,闸阀

本文地址http://www.chaodagroup.cn/GateValve/JIS-CastSteel-Gate.html



订货明细   ↑返回顶部

1.采购清单请发送至邮箱:sales@chaodavalves.com,或电话咨询:0577-57755553。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:日标铸钢闸阀交货期、特殊要求等事宜。

3.客户对日标铸钢闸阀有特殊要求,须在订货合同中注明以下说明:

1.日标铸钢闸阀结构长度
2.日标铸钢闸阀连接形式
3.日标铸钢闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
