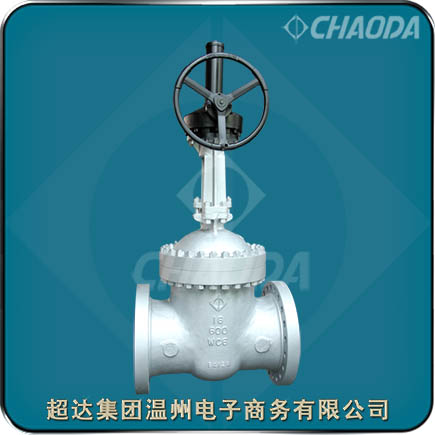

美标铸造钢制闸阀

    所有美标法兰式铸钢闸阀均有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，美标阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。螺栓连接阀盖或压力自紧密封式阀盖(高压闸阀)；明杆；升降阀杆；非升降手轮；楔式单闸板(弹性或刚性)；金属密封面。美标闸阀处在全开位置时，上密封结构能够可靠密封。但是，根据API600标准，不建议用户在美标闸阀承压时通过上密封实现添加或更换填料的目的。

型号：ZA41H、ZA40H、ZA41Y、ZA40T1~T8、ZA340H、ZA341H等
口径：NPS½～NPS66、DN15～DN1650
压力：Class150～Class2500、PN20～PN420
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸钢闸阀详细介绍

    美标铸钢闸阀适用于DN15～DN1650、Class150～Class2500的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的美标铸钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标铸钢闸阀的驱动方式为手动、齿轮传动、气动或电动。美标铸钢闸阀一般采用法兰连接，也可采用对焊连接。

    美标铸钢手动闸阀和日标铸钢闸阀一样，一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度Ra 3.2μm ，阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

美标铸钢闸阀分类

闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式。

美标铸钢闸阀又可分为:单闸极式、双闸板式和弹性闸板式。

平行闸板式闸阀可分为单闸板式和双闸板式。

美标铸钢闸阀按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

美标铸钢闸阀结构特点

    超达研制生产的美标铸钢闸阀具有以下特点：1、流体阻力小，密封面受介质的冲刷和侵蚀小。2、开闭较省力。3、介质流向不受限制，不扰流、不降低压力。4、形体简单，结构长度短，制造工艺性好。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

美标铸钢闸阀标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准：API 600、API 598、ISO 10434、API 6D

美标铸钢闸阀零件材料

美标铸钢闸阀结构尺寸及重量
