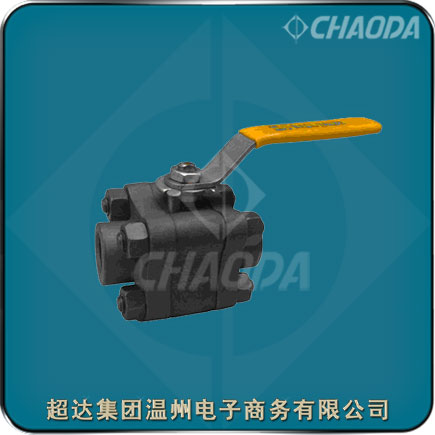

PN16国标锻造钢制球阀

    超达集团专业研制生产PN16国标锻造钢制球阀等阀门产品，PN16国标锻造钢制球阀有锻钢浮动球阀和锻钢固定球阀。锻钢球阀的球体绕阀体中心线作旋转来达到开启、关闭。锻钢球阀在管路中主要用来做切断、分配和改变介质的流动方向。锻钢球阀金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。

型号：Q6C1N、Q11N、Q41N、Q71N、Q61N等
口径：DN15～DN1200
压力：PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

PN16国标锻造钢制球阀简介

    手动锻造钢制球阀可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

    阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

    锻钢浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，或板簧预载的可动金属阀座结构。当介质压力太小时，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。

   锻钢固定球阀大枢轴结构保证在高压下准确的球体中心位置，保证了阀门准确性操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了一定性进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到极小，便于阀门启闭。

手动国标锻造钢制球阀特点

    国标锻钢球阀所有部件均为锻件；采用下装式阀杆，设备倒密封结构；采用镶嵌式阀座，阀座背后设备O型圈,确保介质不外漏；密封面采用PPL或聚四氟乙烯，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。

    超达集团生产PN16国标锻造钢制球阀，设置了带锁孔的90°开关定位片，根据需要可以加锁，防止误操作。阀杆头部安装手柄的部位采用扁形设计，当手动PN16国标锻造钢制球阀开启时，手柄与管道平行，当手动PN16国标锻造钢制球阀关闭时，手柄与管道垂直，能够确保PN16国标锻造钢制球阀的开关指示不会发生错误。

手动高压PN16国标锻造钢制球阀产品标准

 设计制造标准：GB/T 12237
 结构长度标准：
 连接法兰标准：GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰连接锻造钢制球阀型号及零件材料

PN16国标锻造钢制球阀尺寸规格
