超达集团锻钢浮动球阀

浮动式锻钢球阀

    超达生产的锻钢浮动球阀球体无支撑轴,球体被两阀座夹持其中呈“浮动"状态,它在管道上主要用于切断、分配和改变介质流动方向。超达集团将锻钢浮动球阀传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了阀门的操作力矩。锻钢浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好。

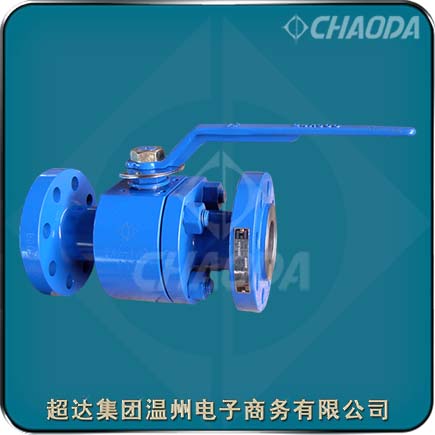

锻钢浮动球阀

型号:Q41F、Q341F、Q641F、Q941F
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢浮动手动球阀介绍

    锻钢浮动球阀适用于Class150~Class1500、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的两片式锻钢浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。两片式浮动锻钢球阀的驱动方式为手动、蜗轮传动、气动或电动。两片式锻钢浮动球阀一般采用法兰连接,也可采用对焊连接。

    锻钢浮动球阀阀体、球体和手柄一个装配单元,手柄指向管线方向阀门为开启,手柄垂直管线方向锻钢浮动球阀为关闭;即使是蜗轮头上也带开/关指示。阀杆从阀体内倒装,并由密封环密封,即使发生火灾,填料烧损,阀杆突起部位也可与阀体上的密封面紧密接触,能用效的防止外漏及阀杆飞出,减少事故损失。锻钢浮动球阀采用板簧预载的可动金属阀结构,密封力设计合理,启闭灵活,密封可靠。根据用户的需要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。

手动锻钢浮动球球阀特点

    超达研制生产的电动锻钢浮动球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

     阀杆的可靠密封

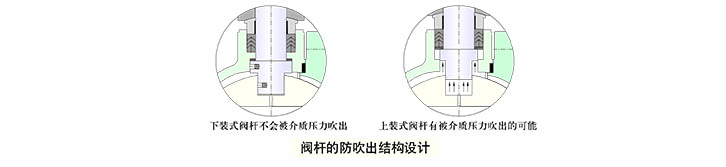

    电动锻钢浮动球阀阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。电动锻钢浮动球阀阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

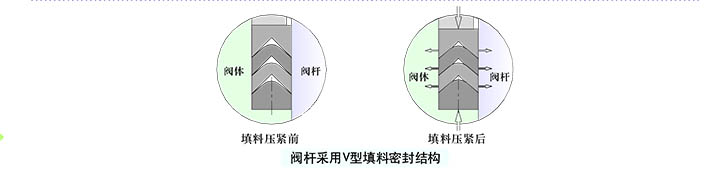

    电动锻钢浮动球阀阀杆采用V型填料密封结构,V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。


    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻钢浮动式球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

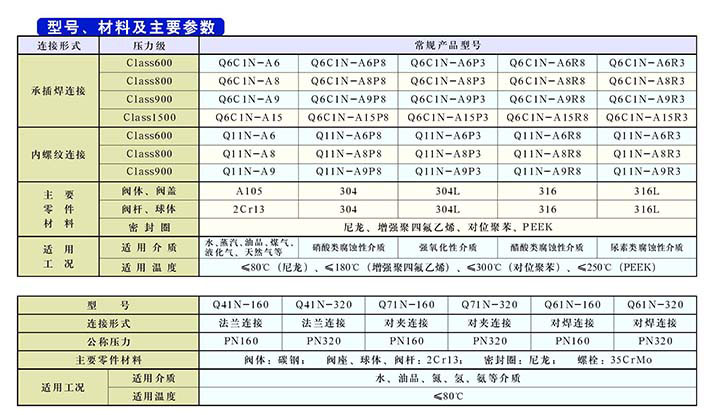

锻钢浮动式球阀型号及零件材料

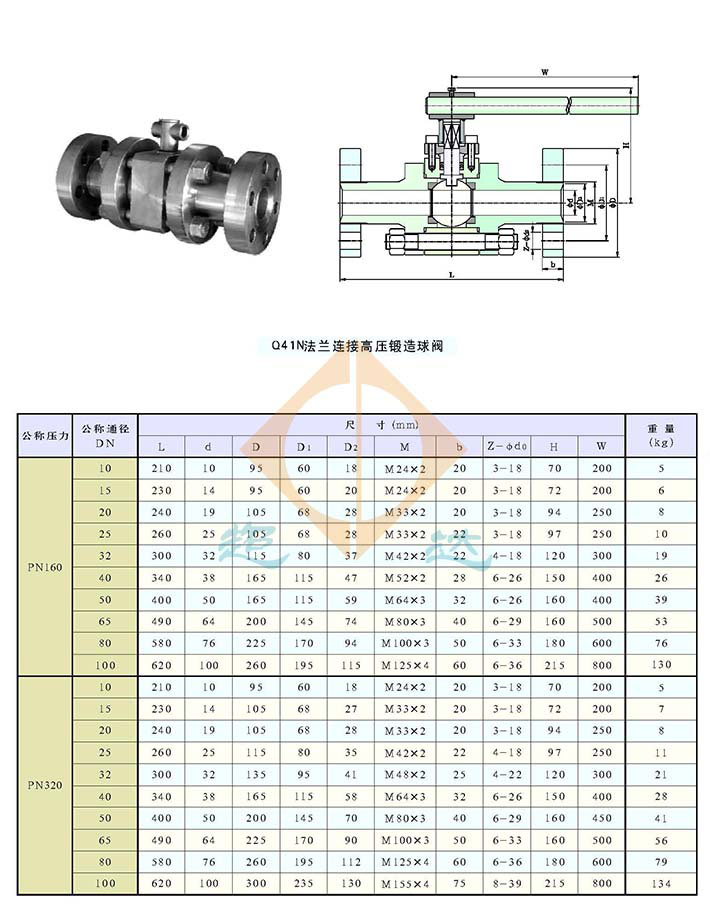

锻钢浮动式球阀通径及连接尺寸

专业生产锻钢浮动球阀。提供锻钢浮动球阀产品介绍、锻钢浮动球阀特点、锻钢浮动球阀零件部件材料、锻钢浮动球阀尺寸等相关信息



本页关键词:锻钢球阀,浮动球阀,球阀

本文地址http://www.chaodagroup.cn/ForgedBall/Forged-Floating.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻钢浮动球阀交货期、特殊要求等事宜。

3.客户对锻钢浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.锻钢浮动球阀结构长度
2.锻钢浮动球阀连接形式
3.锻钢浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
