超达集团大口径锻钢球阀

大口径锻钢固定球阀

    超达集团专业研制生产锻造大口径球阀等阀门产品,超达生产的大口径锻钢球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。锻造大口径球阀主要用途:广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

    大口径锻钢固定球阀的球体是固定的,带有固定轴,受压后不产生移动,因此,在设计时两密封圈应有足够的预紧力保证密封,属双面强制密封。通常在与球连在一体的上、下阀杆上装有推力或滑动轴承,与浮动式球阀相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动,阀门密封靠弹簧和介质压力推动阀座实现。

大口径锻钢球阀

型号:Q41N
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

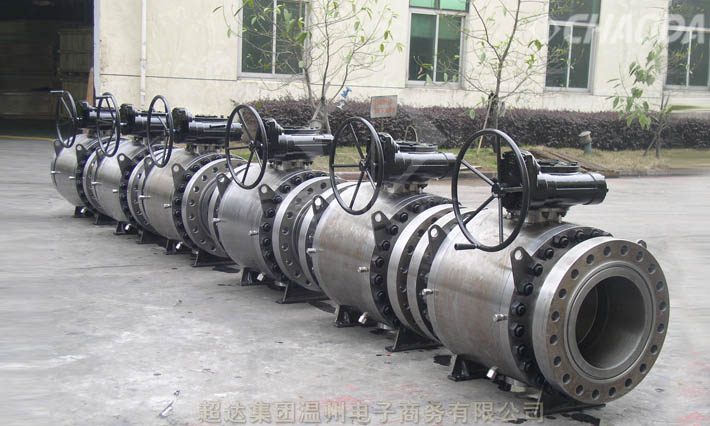

蜗轮传动法兰式大口径锻钢球阀产品介绍

    大口径锻钢球阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。大口径锻钢固定球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。大口径锻钢固定球阀的驱动方式为手动、蜗轮传动、气动或电动。大口径锻钢固定球阀一般采用法兰连接,也可采用对焊连接。

    大口径锻钢球阀优点:启闭无摩擦;大口径三片式锻钢球阀采用上装式结构,阀门可直接在线检查与维修;单阀座设计,消除了大口径锻钢球阀中腔介质因异常升压而影响使用安全的问题;特殊结构设计的阀杆,只需配一个小手把大口径锻钢球阀就能轻松启闭;楔形密封结构,大口径三片式锻钢球阀是靠阀杆提供的机械力,将球楔压到阀座上而密封,使大口径锻钢球阀的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证;当大口径锻钢球阀球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

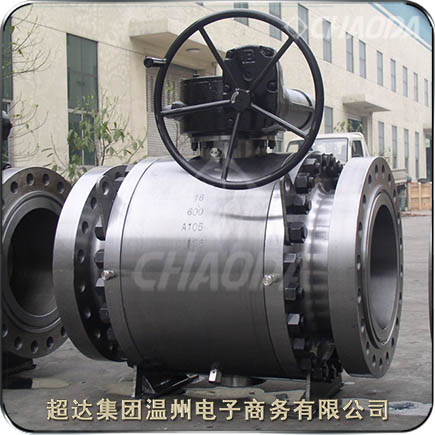

大口径锻钢球阀

大口径高压锻钢球阀特点

    超达研制生产的锻钢大口径球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

 1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
 2、根据用户的需要,大口径锻钢固定式球阀可设计成适应粉尘,浆料等介质的结构,使球阀耐磨及耐高温性能更好。
 3、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
 4、大口径球阀本身具有防火防静电功能。
 5、大口径锻钢对焊球阀应按规定流向使用。

锻造大口径球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

大口径锻钢球阀零件材料

大口径锻钢球阀结构尺寸

专业生产大口径锻钢球阀。提供大口径锻钢球阀产品介绍、大口径锻钢球阀特点、大口径锻钢球阀零件部件材料、大口径锻钢球阀尺寸等相关信息



本页关键词:大口径球阀,锻钢球阀,球阀

本文地址http://www.chaodagroup.cn/ForgedBall/Large-Size-Forged-Steel.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:大口径锻钢球阀交货期、特殊要求等事宜。

3.客户对大口径锻钢球阀有特殊要求,须在订货合同中注明以下说明:

1.大口径锻钢球阀结构长度
2.大口径锻钢球阀连接形式
3.大口径锻钢球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
