超达集团锻钢球阀

高温高压锻钢球阀

    超达集团专业研制生产锻钢球阀等阀门产品,锻钢球阀有锻钢浮动球阀和锻钢固定球阀。锻钢浮动球阀的球体是浮动的,在介质压力的作用下,球体会发生一定的位移,并紧压在出口端的密封圈上,保证出口端密封,属于单面强制密封的产品,而锻钢固定球阀的球体是固定的,在介质压力的作用下,球体不会发生位移,并且在设计的时候,两密封圈内有足够的预紧力保证密封,属双面强制密封。

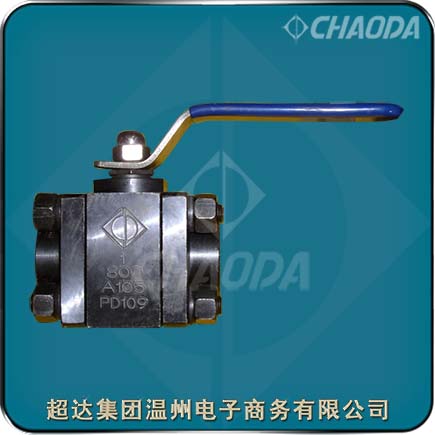

锻钢球阀

型号:Q6C1N、Q11N、Q41N、Q71N、Q61N等
口径:NPS½~NPS48、DN15~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高温高压锻钢球阀简介

    锻钢球阀适用于Class150~Class2500、PN16~PN160的各种管路上,高压锻钢球阀的作用是截断或接通管路中的介质。超达集团的锻钢球阀选用碳钢、不锈钢、合金钢、双线钢等阀门材料,分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢球阀的驱动方式为手动、蜗轮传动、气动或电动。锻钢球阀一般采用法兰连接,也可采用对焊连接。

    手动锻造钢制球阀可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

    阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

    锻钢浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计,或板簧预载的可动金属阀座结构。当介质压力太小时,故有较大的密封比压,确保可靠密封,介质压力较大时,密封圈与球体接触面积增大,故密封圈能受较大的介质推力而不会损坏。

   锻钢固定球阀大枢轴结构保证在高压下准确的球体中心位置,保证了阀门准确性操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了一定性进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭

高温高压锻钢球阀特点

    超达研制生产的锻钢球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    超达集团生产高温高压锻钢球阀,设置了带锁孔的90°开关定位片,根据需要可以加锁,防止误操作。阀杆头部安装手柄的部位采用扁形设计,当手动锻钢球阀开启时,手柄与管道平行,当手动锻钢球阀关闭时,手柄与管道垂直,能够确保锻钢球阀的开关指示不会发生错误。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

手动高压锻钢球阀产品标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

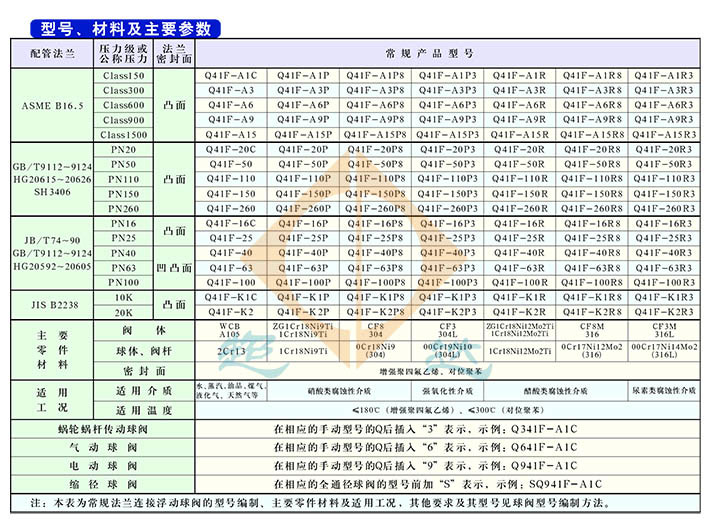

锻钢球阀型号及零件材料

锻钢球阀尺寸规格

专业生产锻钢球阀。提供锻钢球阀产品介绍、锻钢球阀特点、锻钢球阀零件部件材料、锻钢球阀尺寸等相关信息



本页关键词:锻钢球阀,球阀

本文地址http://www.chaodagroup.cn/ForgedBall/ForgedBall.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:锻钢球阀交货期、特殊要求等事宜。

3.客户对锻钢球阀有特殊要求,须在订货合同中注明以下说明:

1.锻钢球阀结构长度
2.锻钢球阀连接形式
3.锻钢球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
