超达集团浮动球阀

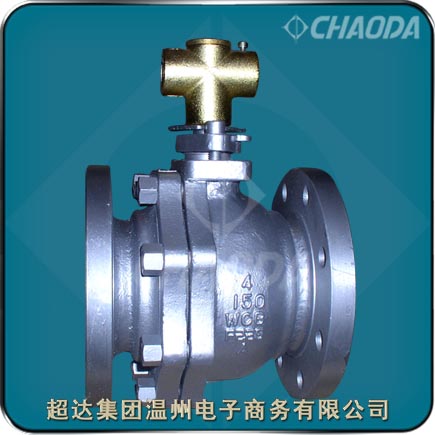

铸钢浮动式球阀

    超达集团是球阀生产厂家,是行业内知名的硬密封球阀厂家之一。浮动球阀适用的管道尺寸、参数为Class150~Class1500、PN16~PN260,用于截断或接通管路中的介质,浮动式球阀可适用于水、蒸汽、油品等多种介质。根据使用环境、介质的不同,可设计成金属硬密封浮动式球阀、V型球阀、保温夹套球阀等。浮动式球阀驱动方式为手动、蜗轮蜗杆传动、气动或电动。美标浮动球阀一般采用法兰连接,也可采用对焊连接。

    浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,因其重量比全通径的球阀轻30%左右,有利于降低成本。

浮动球阀

法兰连接浮动式球阀主要产品参数

型号:QA41F、QA341F、QA641F、QA941F
口径:NPS1/2~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN260
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰式浮动球阀产品介绍

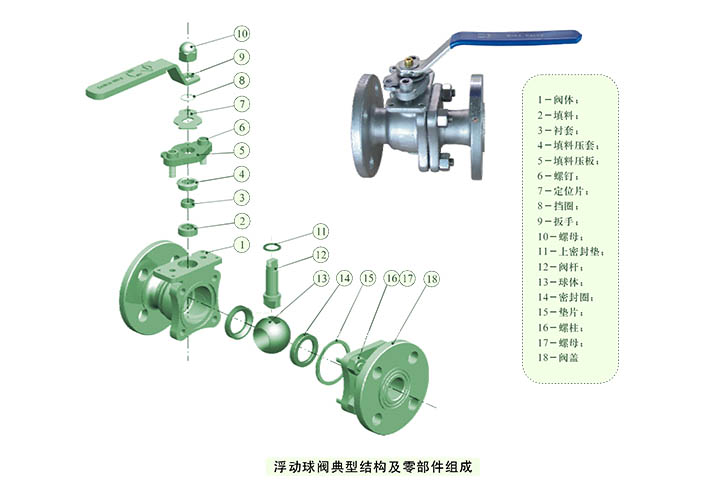

    浮动球阀的球体是浮动的,在介质压力作用下,浮动球阀球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,球体承受工作介质的载荷全部传给了出口密封圈。手柄是手动浮动球阀的运动部件,是一个装配单元,阀杆头部采用扁方结构,能从手柄所处位置很容易辩出手动浮动球阀是处于开启位置或关闭位置,当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与管道轴线垂直时,阀门处于关闭位置。

    超达阀门集团将法兰式浮动球阀传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了美标阀门的操作力矩。法兰式浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好。

    高温浮动球阀密封结构主要存在三个问题:(1)阀座与阀体间的密封。(2)在密封面间建立初始比压,以减少或消除在低介质压力下的泄漏。(3)在使用过程中阀座被磨损以后如何补偿。由于在高温下使用的密封材料多为硬质材料,这点就显得更为重要。

    浮动球阀 固定球阀泄压装置

    浮动球阀球体可以浮动,当浮动球阀关闭时系统压力将球推向下游,在下游阀座实现密封,上游阀座推开,中腔压力从上游排放,如果是低温介质或轻组分,还在球体和中腔之间钻一个排放孔。

浮动式铸钢球阀特点

    超达研制生产的浮动球阀流体阻力小,开关迅速、方便,很容易就能实现快速启闭。密封性能好,球阀的密封力随着介质压力的增加而增大。球阀通道平整光滑,不易沉积介质。还具有以下结构特点:

    阀座的可靠密封

    浮动式球阀采用弹性密封圈结构设计。当介质压力较小时,浮动球阀中的密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着浮动球阀密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

     防火结构设计

    在浮动球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。 对于用户有防火要求的浮动球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

     阀杆的可靠密封
    超达浮动球阀的阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。


    阀杆采用V型填料密封结构,V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。

    将传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了阀门的操作力矩。

    根据用户的需要,可以采用碟形弹簧加载的填料压紧机构,使阀杆填料的密封更加可靠。

    防静电结构

    根据用户要求,球阀可以设有防静电结构。采用弹簧-钢球(或柱塞)静电引出装置,使球体与阀体之间直接形成静电通道(对于DN≤25的球阀)或通过阀杆使球体与阀体之间形成静电通道(对于DN≥32 的球阀)。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸等危险。

    防止误操作

    设置了带锁孔的90°开关定位片,根据需要可以加锁,防止误操作。阀杆头部安装手柄的部位采用扁形设计,当阀门开启时,手柄与管道平行,当阀门关闭时,手柄与管道垂直,能够确保阀门的开关指示不会发生错误。

    驱动装置安装平台的设置

    超达公司的浮动球阀均设置了安装驱动装置的支架平台,通过驱动装置支架,可以方便的安装蜗轮蜗杆传动装置、气动装置或电动装置。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

美标浮动式球阀规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

气动浮动软密封球阀零件部件材料与阀门型号

浮动球阀结构尺寸与连接尺寸
