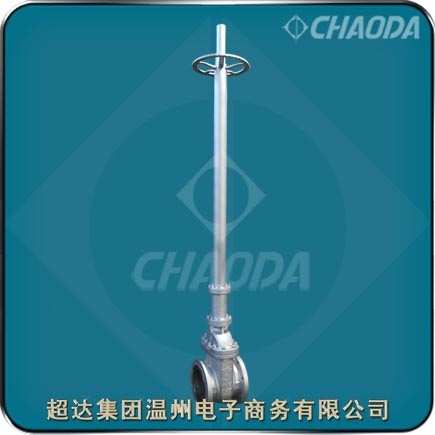

超达集团加长杆闸阀

地埋加长杆闸阀

    超达生产的加长杆闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐碾压,避免井盖丢失造成安全事故。阀杆可根据阀井深度随意伸缩,地埋(加长杆)弹性座封闸阀阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置。

加长杆闸阀

型号:ZA40T1~T8、ZA40W
口径:NPS1/2~NPS20、DN15~DN1000
压力:Class150~Class2500、PN16~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

加长杆闸阀参数及用途

    加长杆闸阀适用于Class150~Class2500、PN16~PN420的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的加长杆闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。加长杆闸阀的驱动方式为手动。加长杆闸阀一般采用法兰连接,也可采用对焊连接。

    加长暗杆闸阀的传动螺纹位于体内部,在启闭过程中,阀杆只做旋转运动。通常在阀盖上方装设启闭位置指示器,以适用于船舶、管沟等空间较小和粉尘含量大的环境。加长暗杆闸阀,加长杆的长度以管线中心为基准。很多埋地式闸阀,只需满足客户的要求,提供管线中心到阀室室内地平的距离即可。

加长杆闸阀结构特点

    超达研制生产的加长杆闸阀阀杆加长,方便在高位置上操作。加长杆闸阀的通道流畅,流量系数小,密封性相当可靠。而且这款产品耐腐蚀,安装在管道中,不仅不容易生锈,而且操作非常轻便灵活,使用的寿命也比较长。

    根据实际情况设计制造特定长度的阀杆,在加长杆闸阀阀杆顶部设计有闸板的开启和关闭的指示器,使用灵活操作方便。加长杆闸阀的暗杆设计结构紧密,阀座采用平底设计,加长杆闸阀不容易淤积杂质,并采用软密封形式,加长杆闸阀阀杆处设有多道“o”形密封圈,整个加长杆闸阀阀体的密闭性能非常好而且水流通畅。阀体外表全部使用环氧树脂加工处理,并使用六角螺栓固定,阀门防腐蚀能力突出,坚实牢固。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

加长杆闸阀标准规范

 设计制造标准:API 600、ISO 10434、API 6D
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5、ASME B 16.47、API 605、MSS SP-44
 试验检验标准:API 600、API 598、ISO 10434、API 6D

加长杆闸阀零件材料

加长杆暗杆闸阀结构外形尺寸

专业生产加长杆闸阀。提供加长杆闸阀产品介绍、加长杆闸阀特点、加长杆闸阀零件部件材料、加长杆闸阀尺寸等相关信息



本页关键词:加长杆闸阀,闸阀

本文地址http://www.chaodagroup.cn/ExtensionStemGate/Extension-Stem-Gate.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:加长杆闸阀交货期、特殊要求等事宜。

3.客户对加长杆闸阀有特殊要求,须在订货合同中注明以下说明:

1.加长杆闸阀结构长度
2.加长杆闸阀连接形式
3.加长杆闸阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
