超达集团超低温球阀

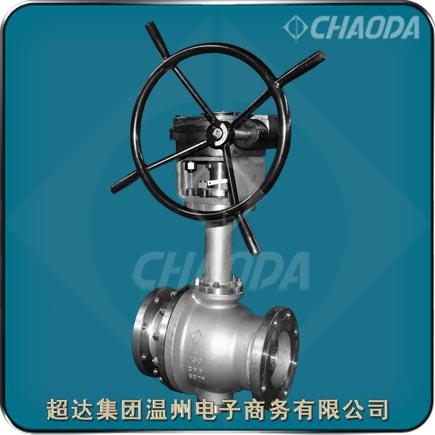

超低温加长杆球阀

    低温球阀分为低温浮动球阀和低温固定球阀两类,其产品范围、结构长度、连接法兰尺寸等参见浮动球阀和固定球阀数据,对于温度高于-50℃的球阀,一般不采用长颈结构设计,对于温度低于-50℃的球阀,颈部长度一般为250mm。超低温球阀经过特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-8小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防止低温球阀在低温工况时,因温度变化造成变形而导致的泄漏。

超低温球阀

加长杆超低温球阀产品参数

型号:DQ41W、DQ47W、DQ47H等
口径:NPS½~NPS48、DN15~DN1200
压力:Class150~Class900、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超低温球阀介绍

    超低温球阀作用是截断或接通管路中的介质。超低温球阀适用于液化天然气等一些危险介质工况。超低温球阀有手动、蜗轮传动、气动或电动四种驱动方式。DQ41W超低温球阀一般采用法兰连接或对焊连接。

    超低温球阀需要进行密封性的检测,一般就是在常温的条件下检验低温球阀的壳体强度试验,气压、水压的密封性能试验,以及启闭和扭矩的试验等。但是区别于通常用的阀门,除了再常温下的密封检测之后,超低温球阀阀体还需要进行一下低温处理。操作方面的性能包括就是低温球阀的启闭要灵活,凡是低温球阀的移动件和密封副不能有发生咬死的现象出现;低温球阀的密封性能包括低温球阀的密封面泄漏量要小于标准所规定的允许的最小泄漏量。

铸钢超低温球阀设计特点

    铸钢超低温球阀加长阀盖的设计,使铸钢超低温球阀操作手柄和填料安装位置远离低温区,既可以避免介质的低温导致阀门操作者的冷灼伤,也可以使超低温球阀的填料在正常的温度下工作,保证填料不会受到霜冻的侵害而导致填料断裂失效。另外,加长的阀盖保证了保冷施工的空间,并使填料压盖位于保冷层外,如需光环填料及紧固压盖螺栓时,无须损坏保冷层;超低温球阀,在各环节的密封上采用石墨密封圈。防静电设计采用弹簧式结构,避免静电电荷累积产生的爆炸危险;超达球阀具有中腔自动泄压的功能,当中腔异常升压时,中腔介质能够依靠自身的作用力推动阀座而自动泄压,从而确超低温球阀的安全。

超低温球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237、BS 6364、ASME B16.34
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208、BS 6364、GB/T 24925

超低温球阀零部件材料

超低温球阀结构尺寸及阀门重量

专业生产超低温球阀。提供超低温球阀产品介绍、超低温球阀特点、超低温球阀零件部件材料、超低温球阀尺寸等相关信息



本页关键词:超低温球阀,低温阀门,球阀

本文地址http://www.chaodagroup.cn/BallCryogenic/Cryogenic-Ball.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:超低温球阀交货期、特殊要求等事宜。

3.客户对超低温球阀有特殊要求,须在订货合同中注明以下说明:

1.超低温球阀结构长度
2.超低温球阀连接形式
3.超低温球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
