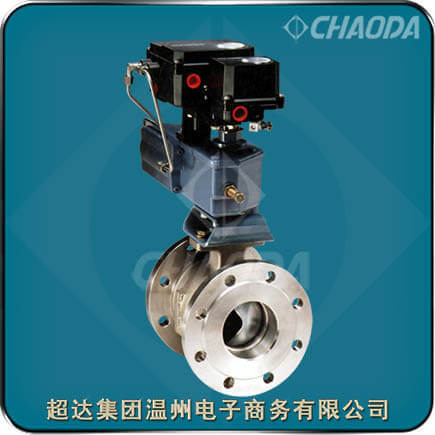

超达集团法兰连接气动V型球阀

气动法兰连接V型调节球阀

    法兰连接气动V型球阀作为截断阀时密封性好,可代替O型球阀或者铸钢闸阀。作为调节阀时,流道简单流通特性好,而且球芯上的V型缺口可以很好地保证小开度时的流量特性,与直通阀相比具有更高的可调比(300:1)。法兰连接气动V型调节球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分为单作用式和双作用式,调节型为双作用式。

法兰连接气动V型球阀

型号:QV647Y、QV647Y、TQV647Y
口径:NPS1~NPS10、DN25~DN250
压力:Class150~Class300、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接铸钢气动V型球球阀产品概述

    法兰连接气动V型球阀适用于Class150~Class300、PN16~PN40的各种管路上,用于截断或接通管路中的介质。法兰连接气动V型球阀可分别适用于含纤维、固体颗粒、料浆等介质。法兰连接气动V型球阀的驱动方式为气动。法兰连接气动V型球阀一般采用法兰连接。

    法兰连接气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时,气动V型法兰球阀的V型缺口与阀座之间产生契形剪刀作用,具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。V型球阀适宜于控制纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

法兰连接气动V型调节球阀特点

    超达阀门集团法兰连接气动V型球阀具有以下结构特点:

法兰连接气动V型调节球阀由V型阀体与气动执行机构及其它附件组成。

法兰连接气动V型球阀长期不需修理,使用寿命长。

法兰连接气动V型球阀可以在广幅的变化范围内提供精确的控制。

气动V型球阀容积的最大值特别高,通能力特别大,流通阻力小。

气动V型球阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

气动V型球阀采用可动金属阀座,具有的助补偿功能,并具有优越密封性能及超长的使用寿命。

V型球阀采有金属硬密封结构,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能。

气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。

法兰连接气动V型切断球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰连接气动V型球阀零部件材料及型号

法兰连接气动V型球阀结构尺寸及规格

专业生产法兰连接气动V型球阀。提供法兰连接气动V型球阀产品介绍、法兰连接气动V型球阀特点、法兰连接气动V型球阀零件部件材料、法兰连接气动V型球阀尺寸等相关信息



本页关键词:V型球阀,气动V型球阀,球阀

本文地址http://www.chaodagroup.cn/Vtype/falan-qidong-Vxing.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:法兰连接气动V型球阀交货期、特殊要求等事宜。

3.客户对法兰连接气动V型球阀有特殊要求,须在订货合同中注明以下说明:

1.法兰连接气动V型球阀结构长度
2.法兰连接气动V型球阀连接形式
3.法兰连接气动V型球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
