超达集团燃气管线球阀

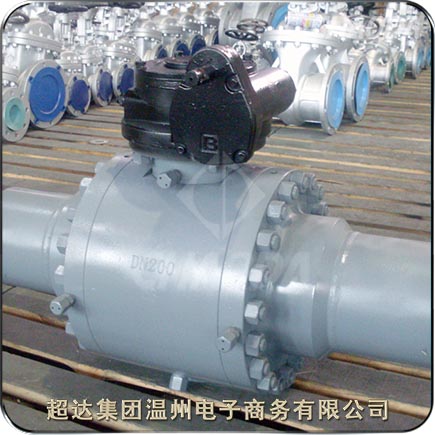

燃气管道用固定球阀

    燃气管线球阀的核心部件是带有环形定量槽的球形阀芯。被输送的介质经燃气管线球阀的环形槽通过球阀,定量控制则利用球阀的手柄和阀体上可识别的刻度进行调节。可旋转180°的旋转驱动机构经4~20mA的电气接口将定量球阀与流程控制系统连接起来。在流量检测仪的帮助下,可以实现全自动的流量控制和调节。Q41F燃气球阀具有弹簧静电导出装置,即在球体与阀杆、阀杆与阀体之间设置导电弹簧,使球体与阀杆及阀杆与阀体之间形成静电通道,达到清除静电的目的。避免静电打火点燃易燃介质,确保系统安全。

燃气管线球阀

型号:Q347F、Q647F、Q947F、QA47F等
口径:NPS1½~NPS48、DN40~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

焊接式燃气管线球阀产品简介

    燃气管线球阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的燃气管线球阀适用于天然气介质。燃气管线专用球阀的驱动方式为手动、蜗轮传动、气动或电动。燃气管线球阀一般采用法兰连接或对焊连接。

    当具有下游自泄放功能的燃气管线球阀处于关闭状态时,管线压力作用在上游阀座环的外表面,使阀座环紧靠在球体上。如果介质从燃气管线球阀的上游阀座泄漏到阀腔中,当阀腔内的压力超出下游管线压力时,下游阀座将脱离球体使阀腔的压力向燃气管线球阀下游泄放。 燃气球阀系列不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。合金钢阀门不仅防腐蚀,抗硫化,能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩径齐备,并可配多种驱动装置,是化工、石油炼制,天然气开采与输送系统理想的用阀选择。

    燃气管线球阀的阀体和链接体采用锻钢材料。燃气管线球阀阀体的壁厚和阀体的螺栓的链接强度按美国标准ASME B16.34的要求。燃气管线球阀采用固定球结构,浮动阀座,在操作压力下达到较小的扭矩。燃气管线球阀采用了具有自润PTFE的金属轴套,摩擦系数小。镶嵌有适合不同压力级的聚合材料密封座是浮动的,并由弹簧加载,在关闭位置时,始终与球体保持紧密接触,达到可靠密封。

燃气专用管线球阀产品特点

    超达研制生产的燃气专用管线球阀具有阀门启闭密封面之间摩擦力小、维修容易,寿命长、密封材料具有润滑性和弹性,使用寿命长、启闭速度快等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进完善,先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证,并在国内头一家通过API600闸阀认证。

燃气管线球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 19672、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

涡轮传动燃气管线球阀型号及零件材料

燃气管线球阀结构尺寸

专业生产燃气管线球阀。提供燃气管线球阀产品介绍、燃气管线球阀特点、燃气管线球阀零件部件材料、燃气管线球阀尺寸等相关信息



本页关键词:燃气球阀,管线球阀,球阀

本文地址http://www.chaodagroup.cn/Pipeline/Pipeline-BallValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:燃气管线球阀交货期、特殊要求等事宜。

3.客户对燃气管线球阀有特殊要求,须在订货合同中注明以下说明:

1.燃气管线球阀结构长度
2.燃气管线球阀连接形式
3.燃气管线球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
