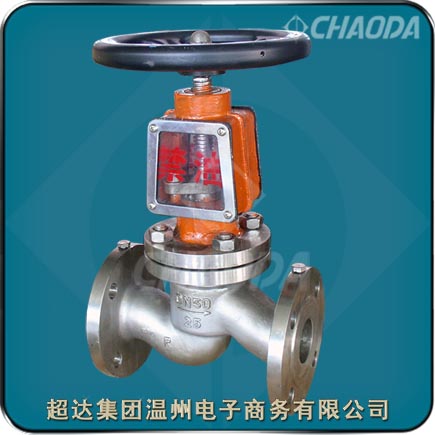

超达集团氧气截止阀

氧气专用手动截止阀

    对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣下方流入下方(高进低出)。对于DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。

氧气截止阀

氧气截止阀性能参数

型号:YJ41T1~T8、YJ41Y、YJ41W
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

氧气专用手动截止阀概述

    氧气截止阀适用于Class150~Class1500、PN16~PN160的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的氧气截止阀适用于氧气管路。氧气截止阀的驱动方式为手动、齿轮传动、气动或电动。氧气截止阀一般采用法兰连接。超达手动氧气截止阀主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。与氧气截止阀连接的管路或附件法兰垫片应选用退火软化的铝片,铜片或铜丝。

氧气截止阀结构特点

    超达研制生产的氧气截止阀阀瓣没有通孔,介质从阀瓣流入阀门中腔使阀瓣所受介质平衡,启闭力矩小。升降式阀杆结构,开启轻便,密封性好。采用F-4复合橡胶密封圈,密封性好,且耐酸碱。氧气截止阀主要部件的材质为铜合金,具有最佳的防燃阻火性能。氧气截止阀带有防尘、防水、防油污装置,氧气截止阀在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

氧气截止阀标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氧气截止阀零部件材料

公称通径(DN)15-400
公称压力(MPa)1.62.54.0
试验压力
       (MPa)
强度2.43.756.0
密封1.762.754.4
适用温度≤200℃
适用介质氧气
阀 体硅黄铜、不锈钢
阀 杆不锈钢
阀 芯铜、不锈钢
填  料聚四氟乙烯
产品型号J41W-16T/P、J41W-25T/P、J41W-40T/P

氧气截止阀结构外形尺寸

Jy41W-40P、Jy41W-40R重 量
       (kg)
公称通径
       DN(mm)
尺  寸 (mm)
LDD1D2D6bffzz-фdDziHD0
151309565454016244-ф1482102021005
2015010575555116244-ф1495132251006.5
2516011585655816244-ф1498152361257
32190135100786618244-ф181202831218013.5
40200145110857618344-ф181352032816016
502301601251008820344-ф181602545032032
6529018014512011022348-ф181803053036045
8031019516013512122348-ф181953256040060
1003502301901601502434.58-ф232304061845080
1254002702201881762834.58-ф2527542675450105
1504803002502182043034.58-ф2533050743560134
2006003753202822603834.512-ф3040555850640266
2506504453853453134234.512-ф3448088975720491
3007505104504083644644.516-ф345201001115800705
400950655585535474584516-ф4165014014259001234
专业生产氧气截止阀。提供氧气截止阀产品介绍、氧气截止阀特点、氧气截止阀零件部件材料、氧气截止阀尺寸等相关信息



本页关键词:氧气截止阀,截止阀,氧气阀

本文地址http://www.chaodagroup.cn/OxygenGlobe/Oxygen-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:氧气截止阀交货期、特殊要求等事宜。

3.客户对氧气截止阀有特殊要求,须在订货合同中注明以下说明:

1.氧气截止阀结构长度
2.氧气截止阀连接形式
3.氧气截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
