超达集团硬密封球阀

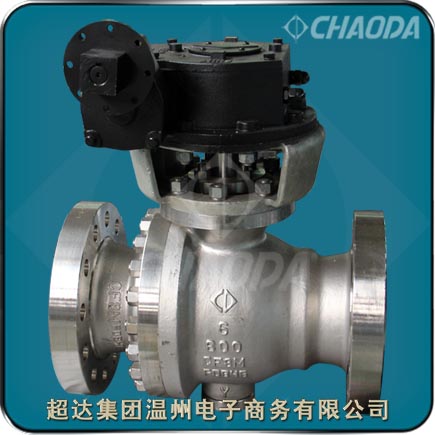

蜗轮传动硬密封耐磨球阀

    超达阀门集团拥有二十多年金属硬密封球阀的研制生产经验,现已成功研制开发了包括浮动球阀、固定球阀、V型球阀在内的全系列金属硬密封球阀产品,广泛应用于煤化工、多晶硅、石油、化工、电力、冶金等行业,得到了广大客户的好评和行业及国家的认可。

铸钢气动金属硬密封耐磨球阀产品参数

型号:QA41Y、QA47Y、QA341Y、QA347Y等
口径:NPS½~NPS24、DN15~DN600
压力:Class150~Class2500、PN16~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮传动、电动、气动
应用:煤化工,多晶硅,石化,石油等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

法兰式铸钢硬密封球阀产品概述

    硬密封球阀作用是安装在管路上,截断或接通管路中的介质。超达硬密封球阀可适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质,特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀有手动、蜗轮传动、气动或电动四种驱动方式可以选择。硬密封球阀连接方式为法兰连接、对焊连接

    高温工况下硬密封球阀主体材料材料一般选用奥氏体不锈钢和高温铬钼钢。较为常用的为几个牌号为ASTM A217中的wC9和C5。奥氏体不锈钢和高温铬钼钢相比较而言,奥氏体不锈钢的耐腐蚀性能强于高温铬钼钢,但高温铬钼钢的耐高温性能高于奥氏体不锈钢,并且两者的价格也有一定的差距,在选用阀门主体材料时,应根据阀门实际的使用工况条件来决定。

    当介质温度低于200℃时,填料、密封垫圈(包括体盖密封垫圈、下阀杆密封垫圈、中法兰密封垫圈等),阀杆护套等都可以选择用合成塑料。这种配置与软密封球阅中相关配件的配置类似。当介质温度高于200℃时,填料需要选用石墨(石墨耐温性能强,高温下性能基本无变化),密封垫圈一般选用金属丝包裹在石墨圈外围(用石墨密封,金属丝定型),阀杆护套也要换成金属材料。

    超达金属硬密封球阀系列产品荣获十五项国家专利,金属硬密封高温球阀荣获国家重点新产品,荣获三项国家火炬计划项目(高参数金属硬密封耐磨球阀、灰水黑水灰浆及煤浆用特种金属硬密封球阀、金属硬密封高温球阀),荣获两项中国机械工业科学技术二等奖(煤气化装置用锁渣阀灰水黑水灰浆及煤浆用特种金属硬密封球阀),荣获五项省市县科技进步奖等荣誉,并起草制订了国家标准GB/T21385-2008《金属密封球阀》。

硬密封球阀结构特点

    超达研制生产的硬密封球阀具有先进的球体和阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。

    金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式,为了确保硬密封球阀在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座表面硬度一般可达到 HRC60以上,较高可达HRC74以上。密封面材料耐温可达540℃,较高可达980℃。材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

    超达金属硬密封球阀采用了碟簧或弹簧加载的专利密封结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收。超达采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆度和光洁度,硬密封球阀的密封性能完全达到或超过标准要求。阀门的密封面采用金属对金属密封结构,填料采用柔性石墨,垫片采用不锈钢+柔性石墨结构。金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触,自然形成了静电通道。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

硬密封球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

硬密封球阀零部件材料及型号

硬密封球阀结构外形尺寸

专业生产硬密封球阀。提供硬密封球阀产品介绍、硬密封球阀特点、硬密封球阀零件部件材料、硬密封球阀尺寸等相关信息



本页关键词:硬密封球阀,球阀,硬密封阀门

本文地址http://www.chaodagroup.cn/MetalSeated/Metal-Seated.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:硬密封球阀交货期、特殊要求等事宜。

3.客户对硬密封球阀有特殊要求,须在订货合同中注明以下说明:

1.硬密封球阀结构长度
2.硬密封球阀连接形式
3.硬密封球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
