超达集团金属硬密封球阀

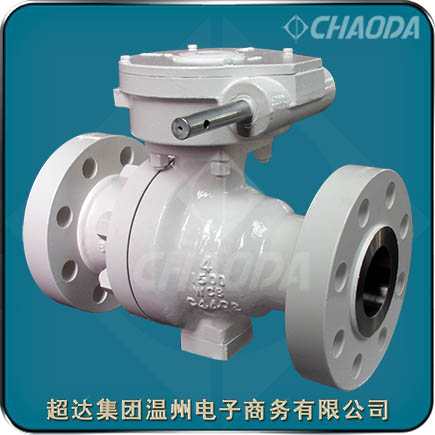

高温金属硬密封耐磨球阀

    金属硬密封球阀采用两片或三片分体式阀体设计,符合行业标准。球阀旋转90°即可全关全开,启闭迅速。金属硬密封球阀的性能关键在于钢球、阀座的表面硬化处理。目前应用广泛,效果好的球座表面硬化方法是喷涂硬质合金技术(主要是镍基合金和铬基合金),硬密封球阀的钢球和阀座喷涂层很大程度上决定了球座密封面的使用性能和寿命,因此在实际复杂的工况中,要根据实际情况选择硬质合金层。

    超达集团经多年努力,成功研制开发了包括浮动球阀和固定球阀在内的全系列金属硬密封球阀产品,并在石油、化工、电力、冶金、轻工等行业得到广泛的应用。产品经省级科学技术成果鉴定,技术上有创新。超达公司的金属硬密封球阀系列先后获3项国家新产品证书、3项国家火炬计划项目、35项国家专利 、中国专利新技术新产品博览会金奖、政府科学技术进步奖等荣誉。

金属硬密封球阀

金属硬密封高温球阀主要产品参数

型号:QA41Y、QA47Y、QA341Y、QA347Y等
口径:NPS½~NPS24、DN15~DN600
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

高温金属硬密封球阀产品概述

    金属硬密封球阀适用于截断或接通管路中的介质。硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质,特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。金属硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接,也可采用对焊连接。

    金属硬密封浮动球阀的球体是浮动的,不带固定轴,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封圈上,保证出口端密封,属单面强制密封。金属硬密封浮动式球阀操作方便,启闭迅速,从全开到全关只要旋转90°。金属硬密封浮动球阀结构简单,维修方便,密封圈拆卸更换比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀与磨损。金属硬密封固定球阀的球体是固定的,带有固定轴,受压后不产生移动。与浮动式球阀相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动,阀门密封靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力。

金属硬密封高温球阀特点

    超达公司金属硬密封高温球阀除了具有防止误操作、防止阀杆飞出、设置驱动装置安装平台等结构特点外,还具有如下独特的特点:

    金属硬密封高温球阀采用先进的球体和阀座硬化技术

    超达公司金属硬密封高温球阀的球体与阀座完全采用金属对金属的密封方式,为了确保硬密封球阀在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座的表面硬度一般可以达到HRC60以上,较高可达HRC74以上。密封面材料耐温一般可达540℃,较高可达980℃。材料的结合强度可以达到10000PSI以上。密封面材料还具有很好的耐磨擦、耐冲击等性能。超达金属硬密封球阀能够适用于绝大多数的苛刻工况条件。

    防止金属硬密封球阀在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门无法开启。超达金属硬密封高温球阀采用了碟簧或弹簧加载的专利密封结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,故能够保证阀门在高温下不会被涨死,并能够在高温下灵活启闭。

    密封性能

    采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆度和光洁度,阀门的密封性能完全达到或超过标准要求。

    防火结构设计

    阀门的密封面采用金属对金属密封结构,填料采用柔性石墨,垫片采用不锈钢+柔性石墨结构。因此,阀门即使在火灾情况下也能确保可靠的密封。

    防静电结构设计

    金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触,自然形成了静电通道。因此,金属硬密封球阀不需要设置专门的防静电装置。

    双阻断及泄放功能

    超达金属硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质,实现双阻断功能。当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

    超达金属硬密封浮动球阀采用球后阀座密封结构。一般采用单向密封,并在阀体上标有流向。如用户有特殊要求,可以采用超达双向密封的专利结构。


    金属硬密封浮动球阀组装图

金属硬密封浮动球阀组装图

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

金属硬密封球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

金属硬密封球阀零部件材料及阀门型号

型号
D343H-10
       D343H-16
       D343H-25
       D343H-40
D343H-10P
       D343H-16P
       D343H-25P
       D343H-40P
D343H-10R
       D343H-16R
       D343H-25R
       D343H-40R
工作压力(MPa)
1.0~4.0
适用温度(℃)
≤425
≤200
适用介质
水、油或非腐蚀性介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
WCB
CF8/304
CF3M/316L
阀杆
2Cr13
304
316L
阀体密封面
堆焊 507
蝶板密封面
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE

硬密封球阀结构尺寸

PN16金属硬球阀外形尺寸
公称通径DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758095107142152178252272342
W130130160180230230400400650105010501410


PN25金属硬密封球阀外形尺寸
公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500


PN40金属硬密封球阀外形尺寸
公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
