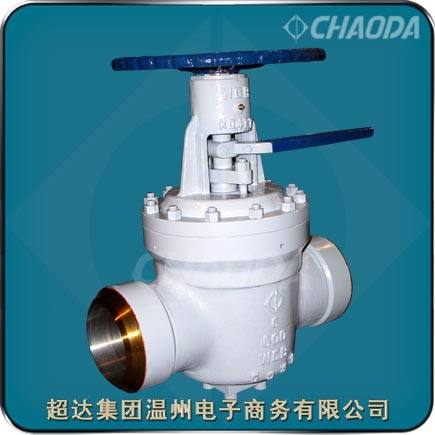

金属密封提升旋塞阀

    旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。硬密封提升式旋塞阀大大减少了旋塞阀的启闭力矩，金属硬密封提升式旋塞阀通常采用圆形通道，使旋塞阀的流体阻力大大减少，金属硬密封提升式旋塞阀兼有球阀与闸阀的有点，能用于高温、高压工况，大大扩展了旋塞阀的使用范围。

型号：TX41、TX61
口径：NPS1½～NPS12、DN40～DN320
压力：Class150～Class1500、PN16～160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动
应用：石油，化工，天然气，石化，煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

金属密封提升旋塞阀概述

    金属密封提升旋塞阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的金属密封提升旋塞阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。金属密封提升旋塞阀的驱动方式为手动。金属密封提升旋塞阀一般采用法兰连接，也可采用对焊连接。

    金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的使用不受介质流向的限制。金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。阀座密封面凸起，便于密封面清洗，密封面不易积存结晶介质，或固体颗粒。固常用于化工装置的高温场合。

金属硬密封提升式旋塞阀结构设计特点

    超达研制生产的金属密封提升旋塞阀由于金属硬密封提升式旋塞阀在启闭过程中旋塞与阀座相脱离，故提升式旋塞阀的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力较小。不锈钢提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小。金属硬密封提升式旋塞阀适用的压力及温度范围比普通旋塞阀更大。金属硬密封提升式旋塞阀两侧阀座密封面均可密封。金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。

超达的金属密封提升旋塞阀除了上述优点以外，还有以下特点：

 1、金属硬密封提升式旋塞阀结构合理、密封可靠、性能优良、造型美观；

 2、金属硬密封提升式旋塞阀的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。

 3、法兰提升式硬密封旋塞阀双向流动，安装使用更方便。

 4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

金属密封提升旋塞阀标准规范

 设计制造标准：JB/T 11152、API 599
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

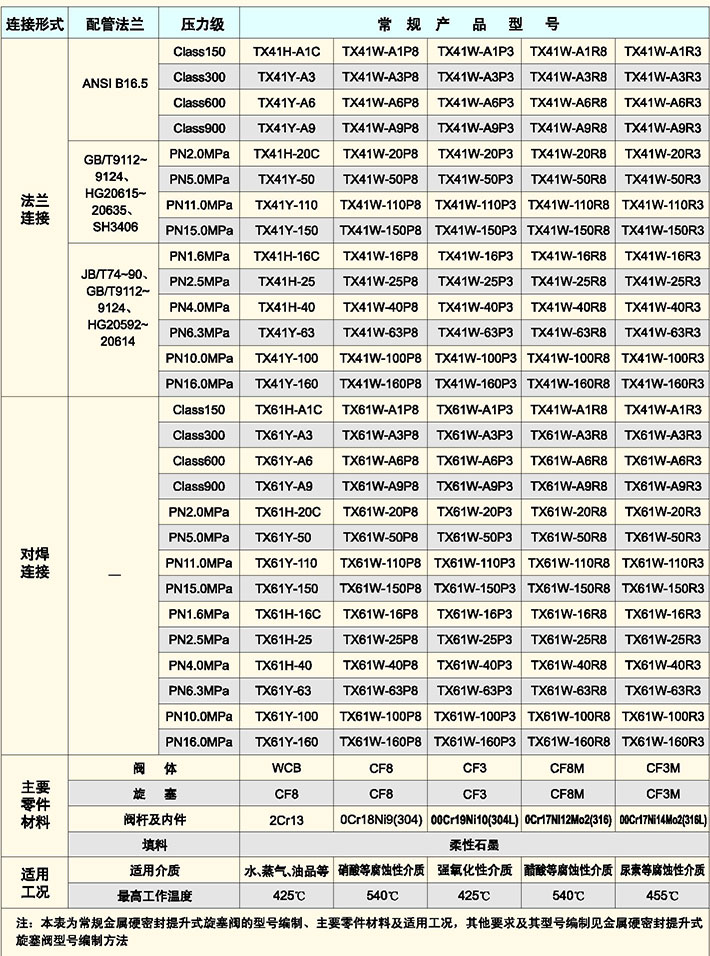

金属密封提升旋塞阀零部件材料

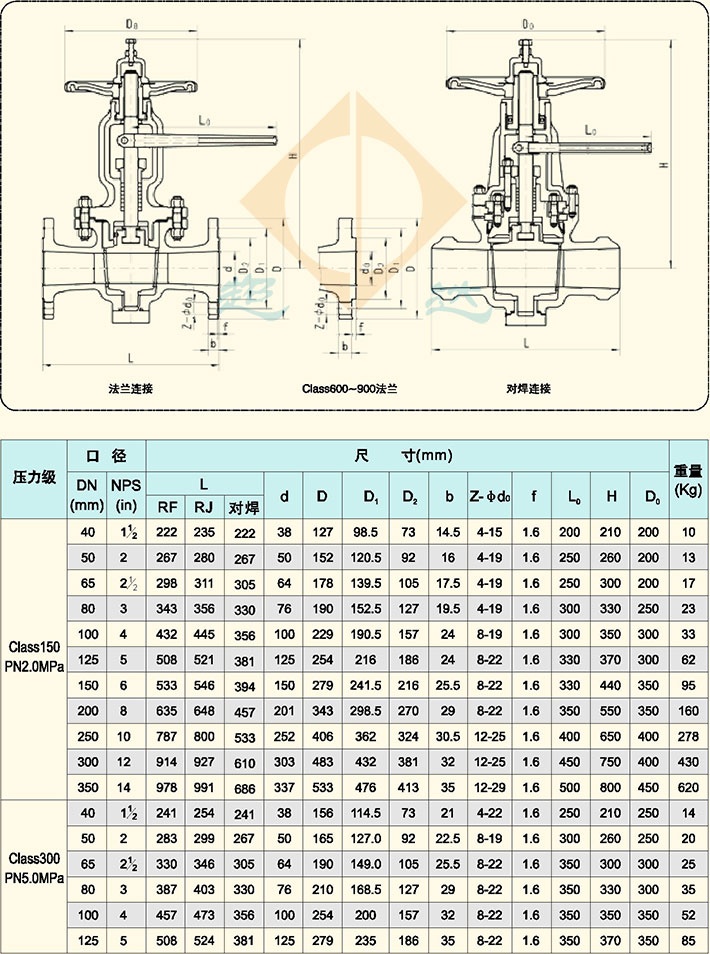

金属密封提升旋塞阀结构尺寸
