超达集团水力控制阀

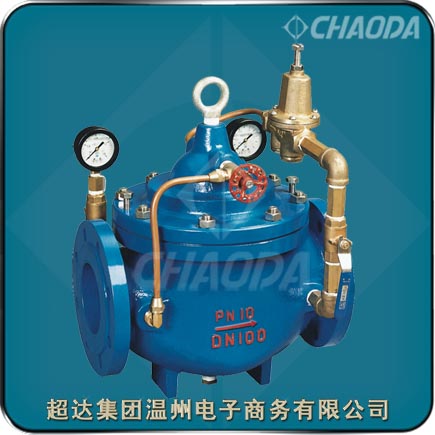

水力控制阀

    水力控制阀就是水压控制的阀门,它由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。水力控制阀可以单独使用或几个组合使用,就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。

水力控制阀

型号:100X~900X等
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:液动
应用:石油,化工,天然气,石化,煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

水力控制阀产品概述

    水力控制阀适用于水,水利控制阀在作用方式上利用介质自身压力及液压系统操作,并能自动控制,动作准确、性能可靠,可广泛应用于生活生产及消防给水系统管道中起控制与安全作用。工作原理是:当管道从进水端给水时,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

    水力控制阀按结构可分为隔膜型和活塞型两类,工作原理相同,都是以上下游压力差△P为动力,由导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置;当进入隔膜(活塞)上方控制室内的压力水不能排到大气或下游低压区时,作用在隔膜(活塞)上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭的位置。

法兰水力控制阀结构设计特点

    超达研制生产的水力控制阀具有产品密封性能好、使用安全可靠、使用寿命长等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

水力控制阀标准规范

 设计制造标准:JBT 10674、API
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

水力控制阀零件部件材料

适用温度(℃)0~80
适用介质
材料阀体、阀盖铸铁
阀杆铬不锈钢
阀座、阀盘青铜
膜片丁晴橡胶

水力控制阀结构外形尺寸

DN20253240506580100125150200250300350400450
L150160180200203216241292330356495622698787914978
H1212212212212265310350460520570695780905102510801030
H179179179210210215245305365415510560658696735
专业生产水力控制阀。提供水力控制阀产品介绍、水力控制阀特点、水力控制阀零件部件材料、水力控制阀尺寸等相关信息



本页关键词:水力控制阀,控制阀

本文地址http://www.chaodagroup.cn/Hydraulic/Hydraulic-Control.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:水力控制阀交货期、特殊要求等事宜。

3.客户对水力控制阀有特殊要求,须在订货合同中注明以下说明:

1.水力控制阀结构长度
2.水力控制阀连接形式
3.水力控制阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
