超达集团控制球阀

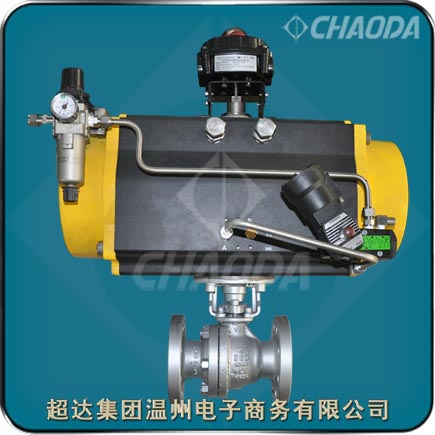

气动控制装置球阀

    当介质压力较小时,手动控制浮动式球阀密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。介质压力较大时,手动控制浮动式球阀密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀,考虑到介质压力不能确保阀座可靠密封,而预紧力长期使用后又会衰减,故对于低压、超低压或真空工况用球阀,采用弹簧加载的阀座密封结构,能确保球阀长期可靠的密封。

    电动控制球阀适用于经常操作、两位切断、调节的场合。球阀与电动执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入电源即可控制运转。气动球阀是 由双(单)作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。

控制球阀

型号:CD-QA647Y、CD-QA947Y等
口径:NPS1/2~NPS48、DN15~DN1200
压力:Class150~Class2500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

法兰连接控制球阀概述

    控制球阀按结构形式可分为:浮动控制球阀、固定控制球阀、弹性球阀和油封球阀;按通道可分为直能式、角式和三通式等,三通式又可分为T形和L形两种。按连接方式可分为螺纹式连接、法兰连接和焊接式三种。

    浮动控制球阀的球体是浮动的,在介质压力作用下,浮动控制球阀球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动控制球阀的结构简单,密封性好,一般用于中低压球阀。固定控制球阀的球体是固定的,受压后不产生移动。固定控制球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。适用于高压和大口径的阀门。弹性球控制球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。弹性球控制球阀适用于高温高压介质。V型控制球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中最佳的。V型控制球阀的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。

    电动球阀流体阻力,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,,就能完成启闭动作或调节动作。

对焊式控制球阀结构特点

    超达研制生产的控制球阀有可靠的阀座密封、完全的防火结构设计、可靠的阀杆密封、自然的防静电结构设计、设有安装驱动装置的支架平台等结构结构设计。

    焊接式控制球阀不需要维护,调整及润滑,易于安装,在低运行费用下长期可靠运行。焊接式控制球阀表面采用喷塑处理技术。焊接式控制球阀阀体是焊接结构,所以焊接式控制球阀重量轻且易于进行绝缘。整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动注入密封剂式轴承。阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电。

    止推轴承减小阀杆摩擦力矩,可使气动控制球阀阀杆长期操作平衡灵活。阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,而且球阀的阀封能力随着介质压力的增设而增大。阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

控制球阀标准规范

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

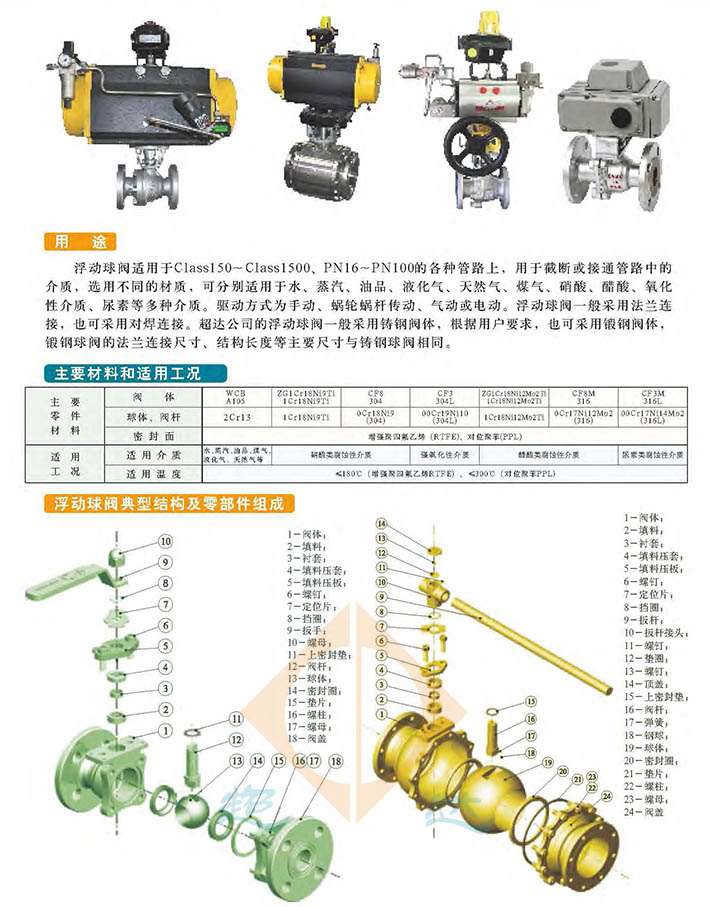

控制球阀零部件材料

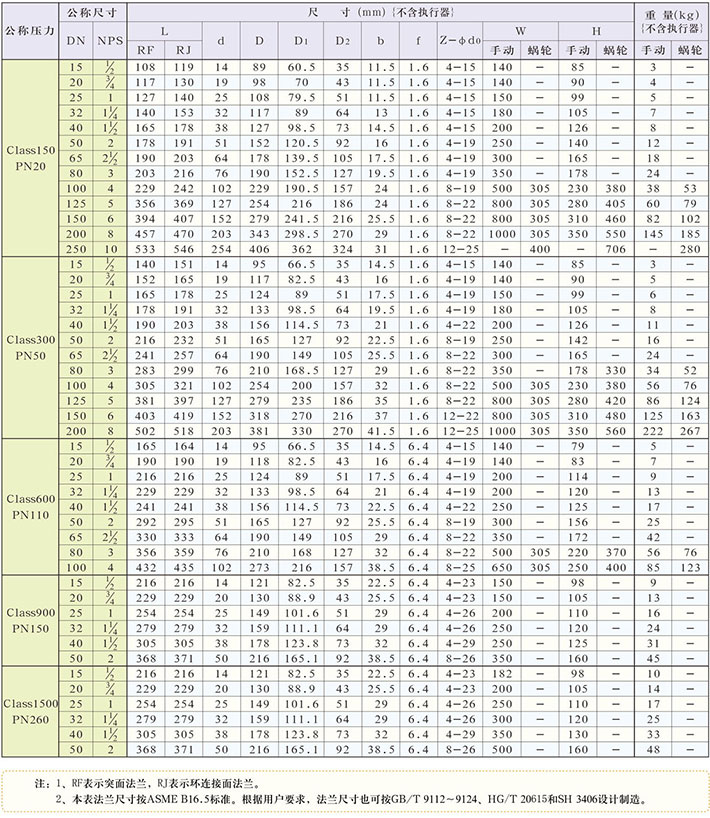

控制球阀结构外形尺寸

专业生产控制球阀。提供控制球阀产品介绍、控制球阀特点、控制球阀零件部件材料、控制球阀尺寸等相关信息



本页关键词:控制球阀,球阀

本文地址http://www.chaodagroup.cn/ControlBall/BallValve-Control.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:控制球阀交货期、特殊要求等事宜。

3.客户对控制球阀有特殊要求,须在订货合同中注明以下说明:

1.控制球阀结构长度
2.控制球阀连接形式
3.控制球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
