超达集团公称压力级铸钢截止阀

铸钢法兰连接公称级截止阀

    公称压力级铸钢截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀体内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。公称压力级铸钢截止阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。公称压力级铸钢截止阀的阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

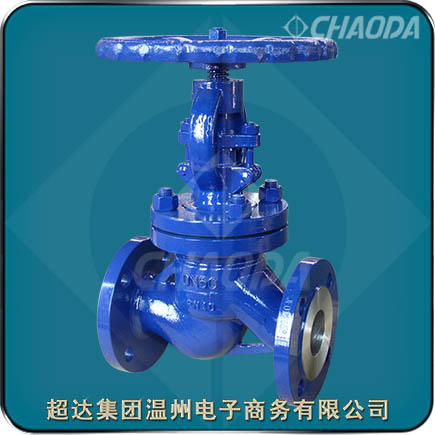

公称压力级铸钢截止阀

公称压力级铸钢截止阀性能参数

型号:J41、J641、J941等
口径:DN15~DN200
压力:PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

公称压力级铸钢截止阀概述

    公称压力级铸钢截止阀用于截断或接通管路中的介质。选用不同的材质,超达集团的公称压力级铸钢截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。公称压力级铸钢截止阀的驱动方式为手动、齿轮传动、气动或电动。公称压力级铸钢截止阀一般采用法兰连接,也可采用对焊连接。公称压力级铸钢截止阀的安装方向一般情况下应为低进高出,这样流体阻力小,在开启阀门时省力,同时截止阀关闭时,阀壳和阀盖间的垫料与阀杆周围的填料,都不会长时间受到介质压力和温度的作用,可延长使用寿命。

几种常见截止阀介绍

    针型截止阀是作为精确的流量控制用的。通常情况下,针型截止阀阀座孔的尺寸比管道尺寸小。针型截止阀通常只限于在公称通径小的管线中适用,更多的用于取样阀。

    直流式截止阀的阀杆和通道成一定的角度,其阀座密封面与进出口通道也有一定的角度,阀体可制成整体式或分开式。这类截止阀使流体几乎不改变流动方向,在截止阀中流阻最小。非常符合于氧化铝生产工艺流程中的管路控制,同时也适合于有结焦和固体颗粒的管道中。

    角式截止阀最大优点是可以把阀门安装在管路系统的拐角处,这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。

    API截止阀严格参照ASMEB16.34标准进行设计;阀体与阀盖的连接、填料函、阀杆螺母的安装、上密封等均严格按照API600进行设计。该阀广泛适用石油化工管路,在电力、冶金、纺织等系统也适用。

    API602锻钢截止阀按美国石油协会标准API602进行设计,阀体和阀盖碳钢或不锈钢锻造而成,阀体和阀盖连接有螺栓连接、螺纹连接加焊接,有上螺纹阀杆和下螺纹 阀杆之分,密封副材料为Cr13钢、不锈钢酸钢对STL硬质合金,填料为柔性石墨或聚四氟乙烯。

    波纹管截止阀也叫波纹管密封截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。波纹管截止阀适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

公称压力级铸钢截止阀结构特点

    公称压力级铸钢截止阀结构紧凑,造型美观,性能优良。阀瓣与阀杆采用活络连接结构,启闭灵活,阀杆设计了倒密封副,提高阀门的使用寿命和密封性能。公称压力级铸钢截止阀密封副材料配对合理,阀瓣在运行时与阀座的摩擦力很小,使用寿命长。填料采用四氟材料,密封可靠,操作灵活,启闭力矩小。公称压力级铸钢截止阀可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。

公称级气动铸钢截止阀标准规范

 设计制造标准:GB/T 12235、JB/T 7746
 结构长度标准:GB/T 12221
 连接法兰标准:GB/T 9112~9124、JB/T 74~90、HG/T 20592
 试验检验标准:GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

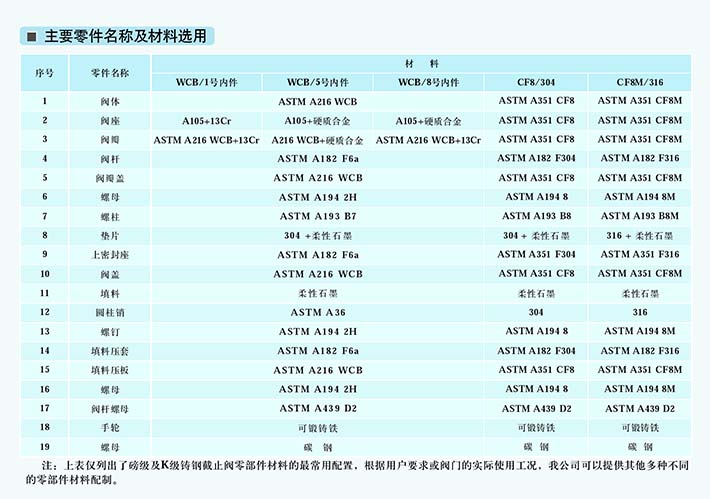

公称压力级铸钢截止阀零件部件材料

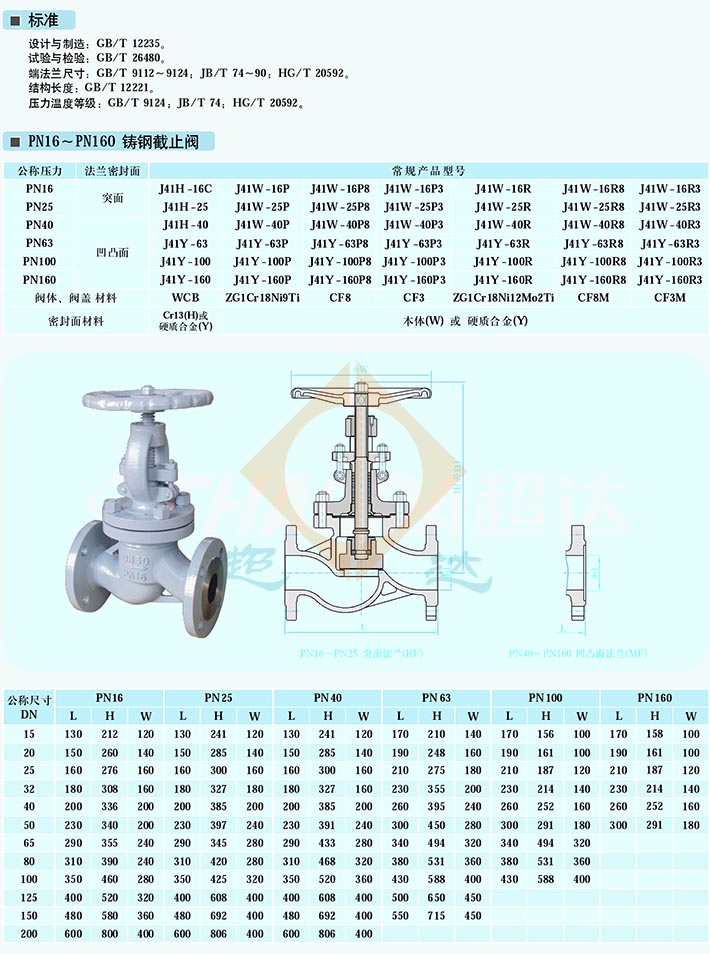

公称级截止阀型号及结构尺寸

专业生产公称压力级铸钢截止阀。提供公称压力级铸钢截止阀产品介绍、公称压力级铸钢截止阀特点、公称压力级铸钢截止阀零件部件材料、公称压力级铸钢截止阀尺寸等相关信息



本页关键词:铸钢截止阀,截止阀

本文地址http://www.chaodagroup.cn/GBglobe/Nominal-Pressure-Cast-Steel-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:公称压力级铸钢截止阀交货期、特殊要求等事宜。

3.客户对公称压力级铸钢截止阀有特殊要求,须在订货合同中注明以下说明:

1.公称压力级铸钢截止阀结构长度
2.公称压力级铸钢截止阀连接形式
3.公称压力级铸钢截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
