超达集团全通径浮动球阀

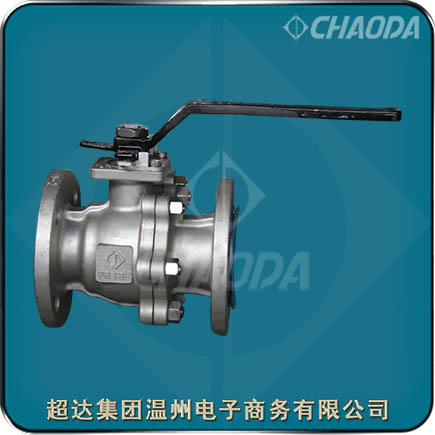

铸钢全通径浮动球球阀

    超达集团生产的全通径浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。铸钢全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态,流体与管道平行,而缩径则是外孔大于内孔,三、四通的介质流向不一致。

全通径浮动球阀

全通径浮动式球阀主要性能参数

型号:Q41F、Q341F、Q641F、Q941F等
口径:NPS½~NPS10、DN15~DN250
压力:Class150~Class1500、PN16~PN260
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接全通径手动浮动球阀产品简介

    法兰连接全通径手动浮动球阀用于截断或接通管路中的介质。浮动球阀的球体是浮动的,在介质压力作用下,浮动球阀的球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。 全通径电动浮动球阀可选择的驱动方式有手动、蜗轮传动、气动或电动。法兰式电动全通径浮动球阀一般采用法兰连接,也可采用对焊连接。法兰连接全通径手动浮动球阀的压力温度额定值不仅与壳体材料有关,而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶,密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。

铸钢高压全通径浮动球阀特点

    铸钢浮动式球阀采用弹性密封圈结构设计。当介质压力较小时,铸钢浮动球阀中的密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着浮动球阀密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。

    全通径浮动球阀流体阻力小。结构简单、体积小、重量轻。全通径铸钢浮动式球阀的密封面材料广泛使用塑料,密封性好。手动全通径浮动球阀从全开到全关只要旋转90°,便于远距离的控制。维修方便,球阀结构简单,密封圈拆卸更换都比较方便。全通径浮动式球阀在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

全通径浮动式球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰连接全通径浮动球阀零件材料

法兰连接全通径浮动球阀零件材料

全通径浮动球阀结构尺寸与外形尺寸

全通径浮动球阀结构尺寸与外形尺寸

专业生产全通径浮动球阀。提供全通径浮动球阀产品介绍、全通径浮动球阀特点、全通径浮动球阀零件部件材料、全通径浮动球阀尺寸等相关信息



本页关键词:浮动球阀,全通径球阀,球阀

本文地址http://www.chaodagroup.cn/Floating/quantongjing-fudong.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:全通径浮动球阀交货期、特殊要求等事宜。

3.客户对全通径浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.全通径浮动球阀结构长度
2.全通径浮动球阀连接形式
3.全通径浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
