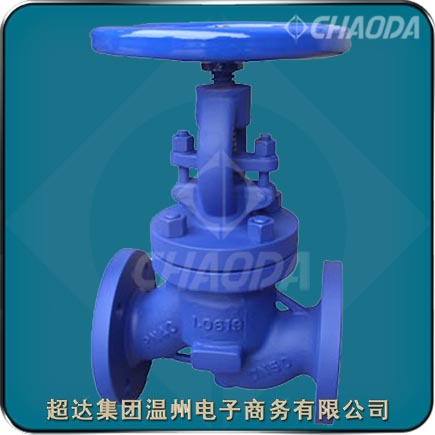

德国标准截止阀

    德标截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。德标钢制截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到极限，表示德标钢制截止阀已达全开位置。德标钢制截止阀按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

德标钢制截止阀性能参数

型号：J41、J641、J941等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

德标截止阀产品介绍

    德标截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。德标截止阀的驱动方式为手动、齿轮传动、气动或电动。德标截止阀一般采用法兰连接，也可采用对焊连接。德标截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

    德国标准截止阀开启时由于阀内介质的流向有两种，一种是从阀芯的上部流向下部，一种是从阀芯下部导至上部。在介质通过截止阀时流动阻力增加压力下降。德标截止阀安装方向：一般情况下应为低进高出，这样流体阻力小，在开启阀门时省力。同时阀门关闭时，阀壳和阀盖间的垫料与阀杆周围的填料，都不会长时间受到介质压力和温度的作用，可延长使用寿命。

德标截止阀结构设计特点

    超达研制生产的德标截止阀具有结构简单、密封面不容易擦伤，密封性能好、启闭时，阀瓣行程小、有上密封结构设计等特点。

    德标截止阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金， NPS≤10 、DN≤250 德标截止阀的阀体与阀座一般采用可更换的螺纹连接，根据用户要求，也可采用焊接连接； NPS≥12 、DN≥300 德标截止阀的阀体与阀座一般采用焊接连接。不锈钢德标截止阀一般采用本体阀座，或在本体上直接堆焊合金，根据用户要求，也可采用螺纹或焊接阀座。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

德标截止阀标准

 设计制造标准：DIN3356；
 结构长度标准：DIN3202；
 连接法兰标准：DIN2543-2545；
 试验检验标准：DIN3230

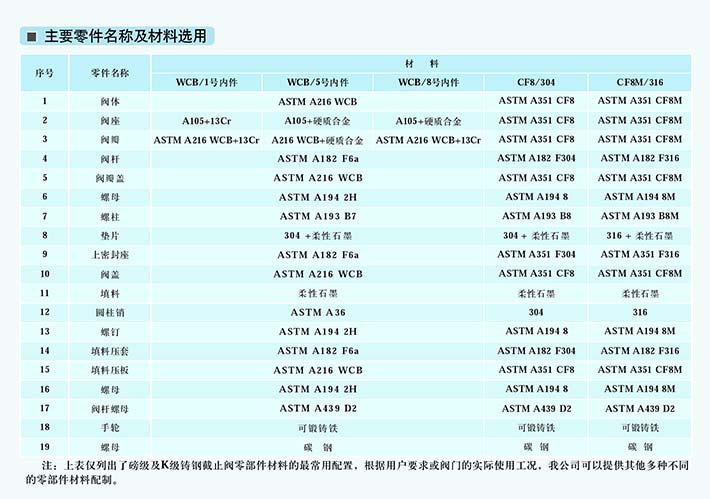

德标截止阀零件材料

德标截止阀结构尺寸
