超达集团氧气球阀

氧气专用球阀

    超达生产的氧气球阀的结构形式有直通式、直流式和直角式。氧气球阀直通式是较常见的结构,但其流体的阻力较大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式氧气球阀多采用锻造,适用于较小通径、较高压力的的管道。氧气球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。

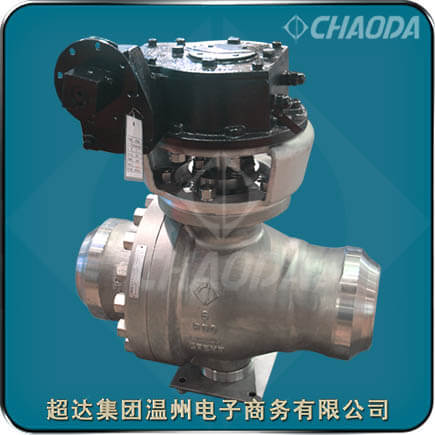

氧气球阀

型号:QY41F
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌、高新技术产品、国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

氧气球阀概述

    氧气球阀用于截断或接通管路中的介质。超达集团的氧气球阀适用于氧气介质等。氧气球阀的驱动方式为手动、蜗轮传动、气动或电动。氧气球阀一般采用法兰连接,也可采用对焊连接。

氧气专用不锈钢球阀结构设计特点

    超达研制生产的氧气球阀具有产品密封性能好、使用安全可靠、使用寿命长等特点。

1、双阻塞与排放

氧气球阀采用弹簧预紧浮动阀座,无论氧气球阀处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。

2、自动泄压

氧气球阀体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证氧气球阀在输送液体介质时的安全性非常重要。

3、防火安全

氧气球阀都具备防火安全功能,其设计、制造均严格遵循API、607和API、6FA、规范要求,并通过权威机构试验验证。

4、密封紧急救护

由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。

5、可靠的阀杆密封和低操作力矩

除了设置标准密封套圈外,填料压盖上也设置了“O”型密封圈,双重密封保证了阀杆密封的可靠性;增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至很低。阀杆滑动轴承和止推轴承使氧气球阀操作轻便。

6、全通径或缩径

可根据需要选用全通径或缩径结构。全通径氧气球阀流量孔径与管线内径一致,便于管线清扫。

7、阀杆加长

根据安装或操作的需要,可对氧气球阀阀杆进行加长。加长杆球阀,特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。

8、操作灵活

采用具有小摩擦系数和良好自润滑性的特氟隆(TEFLON)阀座和阀杆轴承,大大地减少了氧气球阀的操作扭矩。因此即使在没有提供密封润滑脂的情形下,也能够长期灵活自如地对氧气球阀进行操作。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

氧气球阀标准规范

 设计制造标准:API、GB、JB
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

氧气球阀零部件材料

零件名称壳体球体阀杆手柄垫片,填料密封圈
材料16-4硅黄铜不锈钢或铜合金不锈钢碳钢聚四氟乙烯

氧气球阀结构尺寸

公称压力公称直径DN(mm)DD1D2KLFF1CZ-dHH1W
氧气球阀QY347F - 1.6Mpa125245185/2103813/208-φ18252195115
150280210/2404033/248-φ23272215115
200335295/2955023/2612-φ23342295115
250405320/3555683/3012-φ25495335115
300460375/4106484/3012-φ25580385171
350520435/4707624/3416-φ25625430171
400580485/5258384/3616-φ30720470171
450640545/5859144/4020-φ30800560171
氧气球阀QY347F - 2.5Mpa125270188/2203813/288-φ25252195115
150300218/2504033/308-φ25272215115
200360278/3105023/3412-φ25342295115
250425332/3705683/3612-φ30495335115
300485390/4306484/4016-φ30580385171
350550448/4907624/4416-φ34625430171
400610505/5508384/4816-φ34720470171
450660555/6009144/5020-φ34800560171
氧气球阀QY347F - 4.0Mpa12527018817622038134.5288-φ25252195115
15030021820425040334.5308-φ25272215115
20037528226032050234.53812-φ30398295115
25044534531338556834.54212-φ34495335115
30051040836445064844.54616-φ34580385171
350570465422510762455216-φ34625430171
400655535474585838455816-φ41720470171
450680560524610914456020-φ41820560171
专业生产氧气球阀。提供氧气球阀产品介绍、氧气球阀特点、氧气球阀零件部件材料、氧气球阀尺寸等相关信息



本页关键词:氧气球阀,球阀

本文地址http://www.chaodagroup.cn/Coal-chemical/yangqi-qiu.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:氧气球阀交货期、特殊要求等事宜。

3.客户对氧气球阀有特殊要求,须在订货合同中注明以下说明:

1.氧气球阀结构长度
2.氧气球阀连接形式
3.氧气球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
