超达集团美标磅级铸钢截止阀

美标手动磅级铸钢截止阀

    超达集团专业研制生产美标磅级铸钢截止阀等阀门产品,超达生产的美标磅级铸钢截止阀的阀座设计采用分离式倒密封结构,截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。美标磅级手动铸钢截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,也有升降旋转杆式,磅级截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 美标磅级铸钢截止阀具有结构简单、密封面不易损伤、启闭时,阀瓣行程小等特点。

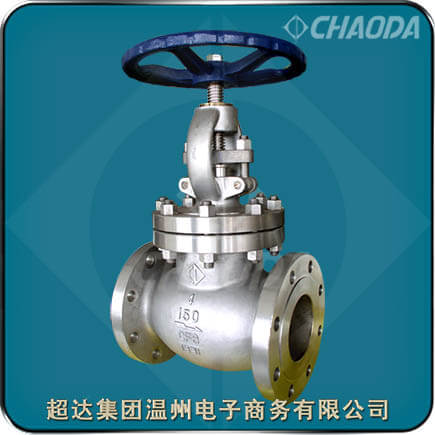

美标磅级铸钢截止阀

美标磅级铸钢截止阀性能参数

型号:JA41、JA641、JA941等
口径:NPS½~NPS18、DN15~DN450
压力:Class150~Class900
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸钢截止阀概述

    美标磅级铸钢截止阀用于截断或接通管路中的介质。美标磅级铸钢截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。美标磅级铸钢截止阀的驱动方式为手动、齿轮传动、气动或电动。美标磅级铸钢截止阀一般采用法兰连接,也可采用对焊连接。

    截止阀主要有衬氟截止阀、柱塞截止阀、保温夹套截止阀、锻钢截止阀、低温截止阀、国标截止阀等系列产品,都是较为广泛应用的产品,截止阀的作用最常体现于切断、调节以及节流中。美标铸钢截止阀可分为直通式截止阀,角式截止阀与柱塞式截止阀这三大类。美标直通式截止阀是在阀体和流通隧道里形成一个斜线,这样结构的截止阀,介质流动慢,压力也比价小,通过阀门就可以使水流的压力自然减小。美标角式截止阀是改变流动介质流向的方向,通过阀门达到压力降低的要求。

美标截止阀选型

1.高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。

2.对流阻要求不严的管路上,即对压力损失考虑不大的地方。

3.有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通称≤ 50 mm的管路上。

4.合成工业生产中的小化肥和大化肥宜选用公称压力16MPa或公称压力32MPa的高压角式截止阀或高压角式节流阀。

5.氧化铝拜尔法生产中的脱硅车间、易结焦的管路上,宜选用阀体分开式、阀座可取出的、硬质合金密封副的直流式截止阀。

6.城市建设中的供水、供热工程上,公称通径较小的管路,可选用截止阀。

    美标截止阀阀座通常采用锻钢材料,阀座密封面可根据客户要求喷焊硬质台金,NPS≤10″的截止阀采用分离式螺纹旋八式阀座,如果用户需要焊阀座结构也可提供;NPS≥12″截止阀采用焊阀座结构不锈钢截止阀的阀座—般采用整体式或者在本体上焊硬质合金后直接加工阀座。

美标铸钢截止阀结构特点

    超达研制生产的美标磅级铸钢截止阀阀体与阀盖一般采用螺柱+螺母连接。中法兰垫片采用不锈钢+柔性石墨缠绕垫片或金属环垫。可根据用户需要选择柔性石墨成型填料、PTFE、加各种金属丝的柔性石墨成型填料或复合填料。可以采用碟形弹簧加载的填料压紧机构。具有上密封结构,辅助密封。阀座采用锻造阀座、不锈钢阀座,密封面堆焊用户规定的合金。阀杆采用整体锻造结构。阀杆螺母一般采用ASTM A439 D2材料或铜合金材料制作。

美标磅级铸钢截止阀标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5
 试验检验标准:API 598、ISO 5208

美标磅级铸钢截止阀零件材料

美标磅级铸钢截止阀结构尺寸

专业生产美标磅级铸钢截止阀。提供美标磅级铸钢截止阀产品介绍、美标磅级铸钢截止阀特点、美标磅级铸钢截止阀零件部件材料、美标磅级铸钢截止阀尺寸等相关信息



本页关键词:铸钢截止阀,磅级截止阀,截止阀

本文地址http://www.chaodagroup.cn/APIglobe/PoundGrade-Cast-Steel-Globe.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:美标磅级铸钢截止阀交货期、特殊要求等事宜。

3.客户对美标磅级铸钢截止阀有特殊要求,须在订货合同中注明以下说明:

1.美标磅级铸钢截止阀结构长度
2.美标磅级铸钢截止阀连接形式
3.美标磅级铸钢截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
