超达集团美标铸造钢制截止阀

铸钢美标截止阀

    美标铸造钢制截止阀,属于强制密封式阀门,所以在截止阀关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。美标铸造钢制截止阀的安装方向一般情况下应为低进高出这样流体阻力小在开启阀门时省力同时阀门关闭时阀壳和阀盖间的垫料与阀杆周围的填料都不致长时间受到介质压力和温度的作用可延长使用寿命。当介质由截止阀的阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关闭截止阀的力比开启截止阀所需要的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

    美标截止阀都有倒密封设计,通常情况下,美标碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢美标截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。

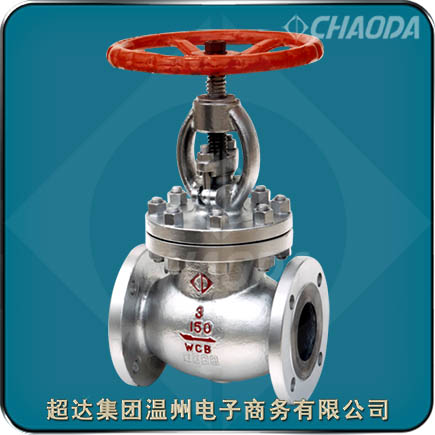

美标铸造钢制截止阀

型号:J41、J641、J941
口径:NPS½~NPS18、DN15~DN450
压力:Class150~Class900
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

美标铸钢截止阀产品概述

    截止阀的种类:按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式;按密封形式分,有填料密封截止阀和波纹管密封截止阀。美标手动截止阀只适用于全开和全关,不允许作调节和节流。

    截止阀较之其它关断阀门具有结构简单、密封性能好、便于维修的优点,但也有流阻较大、启闭时间较长的缺点。由于电厂汽水管道阀门长期处在高温、高压条件下工作且启闭频率高,所以电厂汽水管道除主蒸汽管道要求流阻小以提高机组经济性外,其余管道使用截止阀情况较多。

    基于截止阀结构和使用上的优缺点,截止阀的安装方向一般情况下应为“低进高出”这样流体阻力小,在开启阀门时省力。同时阀门关闭时,阀壳和阀盖间的垫料与阀杆周围的填料都不致长时间受到介质压力和温度的作用可延长使用寿命。另外这样还可在阀门关闭的状态下更换或增添填料,便于维修。

美标铸钢截止阀选型

1、高温、高压介质的管路或装置上宜选用截止阀。

2、截止阀可安装在对流阻要求不严的管路上。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、美标截止阀可安装在有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小的管路上。

5、合成工业生产中的小化肥和大化肥宜选用公称压力 PN160 公称压力 16MPa 或 PN320 公称压力 32MPa 的高压手动角式截止阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的手动直流式截止阀。

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用手动截止阀、平衡阀或柱塞阀,如公称通经小于 150mm 的管路上。

美标法兰式铸钢截止阀结构特点

    超达研制生产的美标铸造钢制截止阀密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重。阀门启闭时,美标截止阀阀瓣行程小,因而手动截止阀高度比闸阀小,但结构长度比闸阀长。美标截止阀介质流动方向:公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时手动截止阀介质只能单方向流动,不能改变流动方向。

美标铸造钢制截止阀标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5
 试验检验标准:API 598、ISO 5208

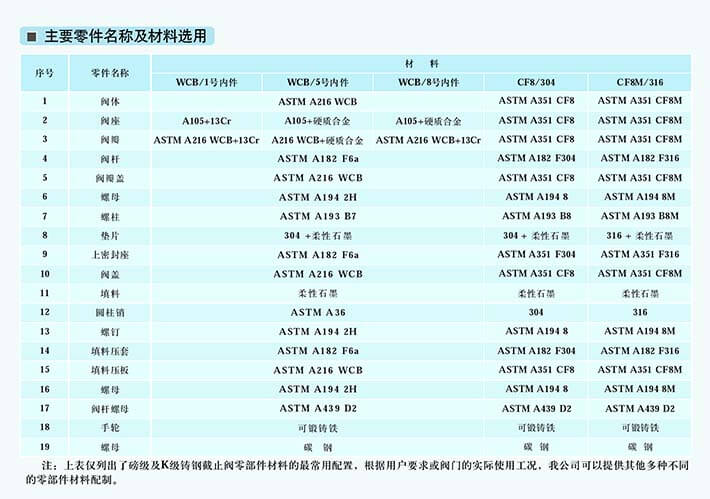

美标铸造钢制截止阀零件材料

美标铸造钢制截止阀结构尺寸

专业生产美标铸造钢制截止阀。提供美标铸造钢制截止阀产品介绍、美标铸造钢制截止阀特点、美标铸造钢制截止阀零件部件材料、美标铸造钢制截止阀尺寸等相关信息



本页关键词:美标截止阀,截止阀

本文地址http://www.chaodagroup.cn/APIglobe/API-CastSteel-GlobeValve.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:美标铸造钢制截止阀交货期、特殊要求等事宜。

3.客户对美标铸造钢制截止阀有特殊要求,须在订货合同中注明以下说明:

1.美标铸造钢制截止阀结构长度
2.美标铸造钢制截止阀连接形式
3.美标铸造钢制截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
