超达集团手动固定球阀

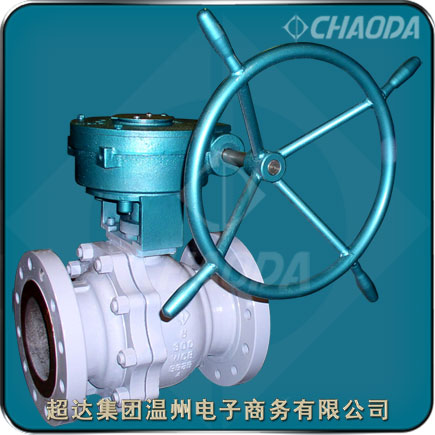

手轮驱动固定式球阀

    超达生产的手动固定球阀工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证固定球球阀的阀座紧贴球体。手动固定球阀是两片式或三片式阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。

手动固定球阀

法兰连接手动固定球阀参数

型号:Q47F、Q47Y、QA47F、QA47Y
口径:NPS1½~NPS48、DN40~DN1200
压力:Class150~Class2500、PN20~PN420
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动法兰固定球阀介绍

    手动固定球阀用于截断或接通管路中的介质,一般输送水、蒸汽等介质。手动法兰固定球阀可采用不同的材料,以满足不同性质的介质的输送。手动法兰固定球阀的驱动方式为手动。手动固定球阀一般采用法兰连接,也可采用对焊连接。

   大口径手动固定球阀球阀的相对连动部(阀座和阀杆轴承)由于采用了摩擦系数小的特氟龙,因而操作扭距小,此外,由于密封润滑脂的长期润滑,使得操作更加灵活。手动固定球阀阀座的结构有单密封和双密封结构,一般具有自泄压机能的是单密封,双密封则由阀体上附加的安全泄压。铸钢手动固定球阀阀杆加长适于埋地及低温用,加长尺寸根据需要确定。手动固定球阀阀体的壁厚根据高压容器的安全法规进行设计,对承受外力抗弯曲等符合API6D规定,强度足够。

法兰连接手动固定球阀特点

    超达研制生产的手动固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    在阀门的使用现场发生火灾时,当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后,超达硬密封固定球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构,有效地控制阀门的内漏和外漏。对于用户有防火要求的固定球阀,超达公司的防火结构设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关 位置避免误操作。手柄上有明显地开和关标识。固定球阀阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。根据需要,固定球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。

手轮传动固定球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

手动固定球阀零部件材料

手动固定球阀组装图

1-阀体;2-螺柱;3-螺母;4-O型圈;5-轴套;6-隔圈;7-阀杆;8-键;9-键;10-O型圈;11-垫片;12-压盖;

13-螺钉;14-O型圈;15-蜗轮蜗杆传动装置;16-球体;17-密封圈;18-O型圈;19-阀座;20-弹簧;21-垫片;

22-螺柱;23-螺母;24-阀盖;25-下轴;26-O型圈;27-调整垫;28-下端盖;29-螺钉

手动固定球阀结构尺寸及连接尺寸

专业生产手动固定球阀。提供手动固定球阀产品介绍、手动固定球阀特点、手动固定球阀零件部件材料、手动固定球阀尺寸等相关信息



本页关键词:固定球阀,手动固定球阀,球阀

本文地址http://www.chaodagroup.cn/Trunnion/Manual-Trunnion-Ball.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:手动固定球阀交货期、特殊要求等事宜。

3.客户对手动固定球阀有特殊要求,须在订货合同中注明以下说明:

1.手动固定球阀结构长度
2.手动固定球阀连接形式
3.手动固定球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
