超达集团T型三通浮动球阀

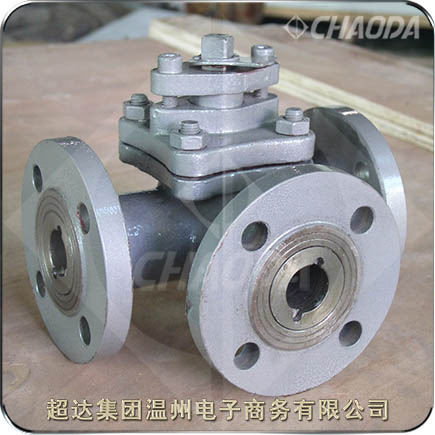

法兰连接T型三通浮动球阀

    超达集团专业研制生产T型三通浮动球阀等阀门产品,超达生产的T型三通浮动球阀具有阀门可靠性高、流通能力大,流动阻力小、低扭矩设计等特点。T型三通浮动球阀是由旋塞阀演变而来,它的启闭件是个球体,球体绕阀体中心线作旋转90度来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。

T型三通浮动球阀

型号:Q45F、Q345F、Q645F、Q945F
口径:NPS½~NPS6、DN15~DN150
压力:Class150~Class300、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接手动三通T型浮动球阀详情

    T型三通浮动球阀用于截断或接通管路中的介质。三通T型浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。三通T型浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。三通T型浮动球阀一般采用法兰连接。

    三通球阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用,即使球体与阀座在使用一段时间后装配预紧力消失,球体与阀座之间出现间隙,在球阀关闭时,高压侧介质的压力仍能将球体推向出口侧阀座,使球体与出口侧阀座之间紧密接触,故阀门仍具有很好的密封性能,组合式三通阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造,设计独特,动作灵敏,密封可靠,使用寿命相当长。

不锈钢三通T型浮动球阀结构特点

    超达研制生产的T型三通浮动球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。T型三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。T型三通浮动球阀阀杆采用防吹出结构设计,保证在阀腔异常升压以及填料压板失效等极端情况下,阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大。

三通T型浮动球阀产品标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

T型三通浮动球阀零件材料

T型三通浮动球阀结构尺寸

专业生产T型三通浮动球阀。提供T型三通浮动球阀产品介绍、T型三通浮动球阀特点、T型三通浮动球阀零件部件材料、T型三通浮动球阀尺寸等相关信息



本页关键词:三通球阀,T型三通球阀,三通阀门

本文地址http://www.chaodagroup.cn/ThreeWay/T-type-ThreeWay-Floating.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:T型三通浮动球阀交货期、特殊要求等事宜。

3.客户对T型三通浮动球阀有特殊要求,须在订货合同中注明以下说明:

1.T型三通浮动球阀结构长度
2.T型三通浮动球阀连接形式
3.T型三通浮动球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
