超达集团半球三通球阀

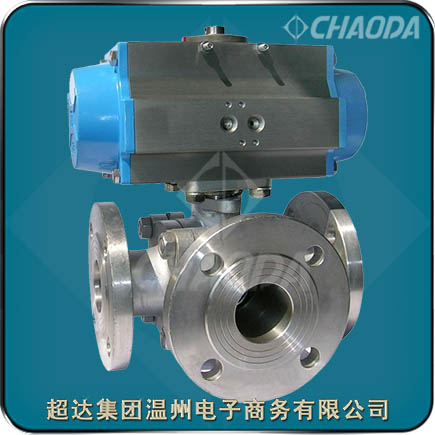

美标气动不锈钢三通半球球阀

    半球三通球阀采用固定球结构,结构紧凑,中腔不会沉积介质及污物,可以设计成球前密封或球后密封。三通三通球阀可以采用软密封结构(密封圈材料可以是增强聚四氟乙烯、对位聚苯、尼龙、碳纤维等),也可采用金属硬密封结构。三通半球球阀球芯一般设计成偏心旋转。采用偏心设计时,关闭的时候球芯和阀座之间存在着一定的压紧力,适密封更加可靠。

半球三通球阀

型号:Q44F、Q45F、Q344F、Q345F等
口径:NPS1~NPS6、DN15~DN150
压力:Class150~Class300、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮蜗杆传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动三通半球硬密封球阀产品概述

    半球三通球阀适用于Class150~Class300、PN16~PN40的各种管路上,手动三通半球硬密封球阀用于截断或接通管路中的介质。超达集团的手动半球三通球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。半球三通球阀的驱动方式为手动、蜗轮传动、气动或电动。三通半球球阀一般采用法兰连接。

    半球三通球阀的球体表面与金属阀座之间具有剪切作用,特别适用于含纤维、固体颗粒、料浆等;半球三通球阀的球体采用非整球的结构设计,完全解决了法兰式三通球阀中腔易沉积介质及污物问题。

手动半球三通球阀特点介绍

    超达研制生产的手动铸钢半球三通球阀具有阀门可靠性高、三通球阀流通能力大,流动阻力小、低扭矩设计等特点。

    和其他三通浮动球阀一样,半球三通球阀任一通口可用作入口而无泄漏;在系统卸压后,无需拆下整个阀体就可进行检查和维修;结构紧凑,启闭迅速,流道畅通,流体阻力小;利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

半球三通换向球阀标准

 设计制造标准:API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20615、HG/T 20592、JB/T 74~90
 试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

半球三通球阀零件材料

半球三通球阀结构图及结构尺寸

专业生产半球三通球阀。提供半球三通球阀产品介绍、半球三通球阀特点、半球三通球阀零件部件材料、半球三通球阀尺寸等相关信息



本页关键词:半球球阀,三通球阀,球阀

本文地址http://www.chaodagroup.cn/ThreeWay/Half-Ball-ThreeWay.html



订货明细     ↑返回顶部

1.采购清单请发送至邮箱:0577@ChaodaGroup.cn,或电话咨询:0577-57757270。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:半球三通球阀交货期、特殊要求等事宜。

3.客户对半球三通球阀有特殊要求,须在订货合同中注明以下说明:

1.半球三通球阀结构长度
2.半球三通球阀连接形式
3.半球三通球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
